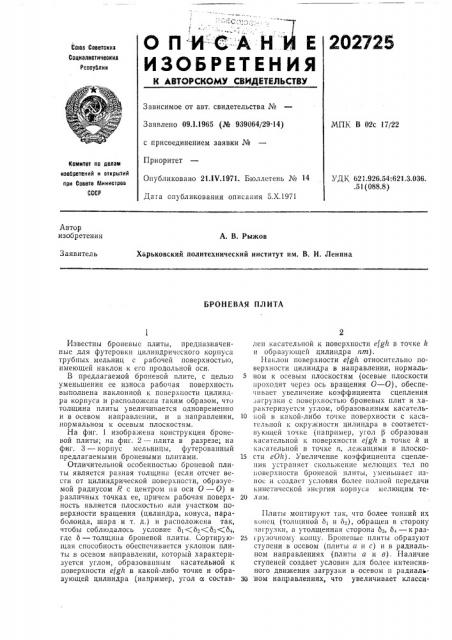

202725
О П-И Е
ИЗОБРЕТЕНИЯ
Со1оа Соеетокиа
Социалиотичеокиа
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 09.1.1965 (№ 939064/29-14) с присоединением заявки №
Приоритет
Опубликовано 21 1Ч.1971. Бюллетень № 14
Дата опубликования описания 5.Х.1971
МПК В 02с 17/22
Комитет ло лелам иэобретений н открытий
llPH CBBBTB MHNNCTP0B
СССР
УД); 621.926,54;621.3.036. .51(088.8) Автор изобретения
А. В. Рыжов
Харьковский политехнический институт им. В. И. Ленина
Заявитель
БРОНЕВАЯ ПЛИТА
Известны броневые плиты, предназначенные для футеровкп цилиндрического корпуса трубных мельниц с рабочей поверхность1о, имеющей наклон к его продольной оси.
В предлагаемой броневой плите, с цель1о уменьшения ее износа рабочая поверхность выполнена наклонной к поверхности цилиндра корпуса и расположена таким образом, что толщина плиты увеличивается одновременно и в осевом направлении, и в направлении, нормальном к осевым плоскостям.
На фиг. 1 изображена конструкция броневой плиты; на фиг. 2 — плита в разрезе; на фиг. 3 — корпус мельницы, футерованный предлагаемыми броневыми плитами.
Отличительной особенностью броневой плиты является разная толщины (если отсчет вести от цилиндрической поверхности, образуемой радиусом R с центром на оси 0 — 0) в различных точках ее, причем рабочая поверхность является плоскостью или участком поверхности вращения (цилиндра, конуса, параболоида, шара и т. д.) и расположена так, чтобы соблюдалось условие 6 (4(6з(61, где 6 — толщина броневой плиты. Сортирующая способность обеспечивается уклоном плиты в осевом направлении, который характеризуется углом, образованным касательной к поверхности efgh в какой-либо точке и образующей цилиндра (например, угол а состав ( лен касательной к поверхности efgh в точке k и образующей цилиндра nm).
1-1аклон поверхности efgh относительно поверхности цилиндра в направлении, нормальном к осевым плоскостям (осевые плоскости проходят через ось вращения 0 — О), обеспечивает увеличение коэффициента сцепления
ыгрузки с поверхностью броневых плит и характеризуется углом, образованным касатель10 110й В какой-либО точке поверхности с касательной K Окружности цилиндры В соответств 1ощей точке (например, угол р образован касательной к поверхности efgh в точке /а и касательной в точке и, лежащими в плоско15 сти eOh). Увеличение коэффициента сцепления устраняет скольжение мелющих тел по поверхности броневой плиты, уменьшает износ и создает условия более полной передачи кинетической энергии корпуса мелющим те20 лам.
Плиты монтируют тык, что более тонкий их конец (тол1циной 61 H 6g), Обращен B сторону загрузки, а утолщенная сторона 6а, 6(— к раз2s 1рузочному концу. Броневые плиты образуют ступени в осевом (плиты а и с) и в радиальном направлениях (плиты а и в). Наличие ступеней создает условия для более интенсивного движения -загрузки в осевом и радиаль30 ном направлениях, что увеличивает класси202725
Фиг.3
Составитель Н. Бибина
Техред Л. Л. Евдонов Корректор Л. В. Куклина
Редактор М. Жиляева
Заказ 2453/3 Изд. № 1034 Тираж 473 Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
3 фицирующую способность футеровки, эффективность измельчения и срок службы.
Предмет изобретения
Броневая плита с рабочей поверхностью, имеющей наклон к продольной оси цилиндрического корпуса трубной мельницы, отличаюи аяся тем, что, с целью уменьшения износа, рабочая поверхность бронеплиты выполнена наклонной к поверхности цилиндра корпуса и расположена таким образом, что толщина
5 бронеплиты увеличивается одновременно и в осевом направлении, и в направлении, нормальном к осевым плоскостям.
