Реферат



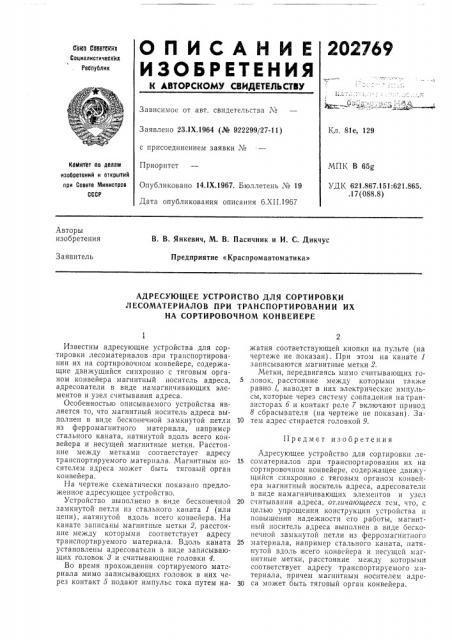

ОПИСАНИЕ

ИЗОЫ ЧТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Своз Совет5 й»

Социалистическйх Ъ

Республик ба . :. „ .1r " " %l, I

Зависимое от авт. свидетельства ¹

Заявлено 23.1X,1964 (№ 922299/27-11) с присоединением заявки М

Приоритет

Опубликовано 14.1Х.1967. Бюллетень № 19

Дата опубликования описания б.XII.1967

Кл. 81е, 129

МПК В 65g

УДК 621,867.151:621.865. .17(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. В. Янкевич, М. В. Пасичник и И. С. Дикчус

Предприятие «Краспромавтоматика»

Заявитель

АДРЕСУЮЩЕЕ УСТРОЙСТВО ДЛЯ СОРТИРОВКИ

ЛЕСОМАТЕРИАЛОВ ПРИ ТРАНСПОРТИРОВАНИИ ИХ

НА СОРТИРОВОЧНОМ КОНВЕЙЕРЕ

Предмет изобретения

Известны адресующие устройства для сортировки лесоматериалов при транспортировании их на сортировочном конвейере, содержащие движущийся синхронно с тяговым органом конвейера магнитный носитель адреса, адресователи в виде намагничивающих элементов и узел считывания адреса.

Особенностью описываемого устройства является то, что магнитный носитель адреса выполнен в виде бесконечной замкнутой петли из ферромагнитного материала, например стального каната, натянутой вдоль всего конвейера и несущей магнитные метки. Расстояние между метками соответствует адресу транспортируемого материала. Магнитным носителем адреса может быть тяговый орган конвейера.

На чертеже схематически показано предложенное адресующее устройство.

Устройство выполнено в виде бесконечной замкнутой петли из стального каната 1 (или цепи), натянутой вдоль всего конвейера. На канате записаны магнитные метки 2, расстояние между которыми соответствует адресу транспортируемого материала. Вдоль каната установлены адресователи в виде записывающих головок 8 и считывающие головки 4.

Во время прохождения сортируемого материала мимо записывающих головок в них через контакт 5 подают импульс тока путем нажатия соответствующей кнопки на пульте (на чертеже не показан) . При этом на канате 1 записываются мBt íитные метки 2.

Метки, передвигаясь мимо считывающих го5 ловок, расстояние между которыми также равно l, наводят .в них электрические импульсы, которые через систему со впадения натранзисторах 6 и контакт реле 7 включают привод

8 сбрасывателя (на чертеже не показан). За10 тем адрес стирается головкой 9.

Адресующее устройство для сортировки ле15 соматериалов при транспортировании их на сортировочном конвейере, содержащее движущийся синхронно с тяговым органом конвейера магнитный носитель адреса, адресователн в виде намагничивающих элементов и узел

20 считывания адреса, от.тчающееея тем, что, с целью упрощения конструкции устройства и повышения надежности его работы, магнитный носитель адреса выполнен в виде бесконечной замкнутой петли из ферромагнитного

25 материала, например стального каната, натянутой вдоль всего конвейера и несущей магнитные метки, расстояние между которыми соответствует адресу транспортируемого материала, причем магнитным носителем адре30 са может быть тяговый орган конвейера.
