Реферат

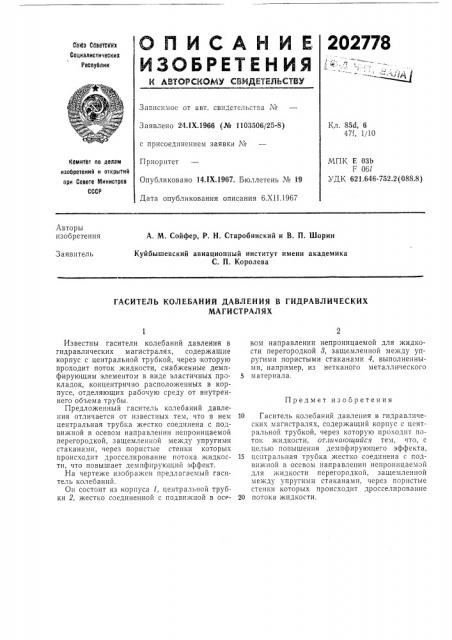

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Собз CI1IIe Max

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.1Х.1966 (№ 1103506/25-8) Kë. 85d, 6

47f, 1/10 с присоединением заявки №

МПК E 03b

Г 06t

УДК 621.646-752.2(088.8) Приоритет

Опубликовано 14.1Х.1967. Бюллетень № 19

Дата опубликования описания 6.Xil.1967 комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

A. М. Сойфер, P. Н. Старобинский и В. П. Шорин

Куйбышевский авиационный институт имени академика

С. П. Королева

Заявитель

ГАСИТЕЛЬ КОЛЕБАНИЙ ДАВЛЕНИЯ В ГИДРАВЛИЧЕСКИХ

МАГИ СТРАЛЯХ

Предмет изобретения

Известны гасители колебаний давления в гидравлических магистралях, содержащие корпус с центральной трубкой, через которую проходит поток жидкости, cHBQ?KpHHble демпфирующим элементом в виде эластичных прокладок, концентрично расположенных в корпусе, отделяющих рабочую среду от внутреннего объема трубы.

Предложенный гаситель колебаний давления отличается от известных тем, что в нем центральная трубка жестко соединена с подвижной в осевом направлении непроницаемой перегородкой, защемленной между упругими стаканами, через пористые стенки которых происходит дросселирование потока >кидкости, что повышает демпфпрующий эффект, На чертеже изобра>кен предлагаемый гаситель колебаний.

Он состоит из корпуса l, центральной трубки 2, жестко соединенной с подвижной в осевом направлении непроницаемой для жидкости перегородкой 8, защемленной между упругими пористыми стаканами 4, выполненными, например, из нетканого металлического

5 материала, 10 Гаситель колебаний давления в гидравлических магистралях, содержащий корпус с центральной трубкой, через которую проходит поток жидкости, отлпкатощийся тем, ITO, с целью повышения демпфирующего эффекта, 15 центральная трубка жестко соединена с подвижной в осевом направлении непроницаемой для ?кидкостн перегородкой, защемленной между упругими стаканами, через пористые стенки которых происходит дросселирование

20 потока жидкости.

202778

Составитель Н. Брейтерман

Техред Л. Я. Бриккер Корректоры: С. А. Башлыкова и Т. Д Чунаева

Редактор В. Чулкова

Типография, пр. Сапунова, 2

Заказ 3629)17 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
