Реферат



эА.. !Д (2О2789

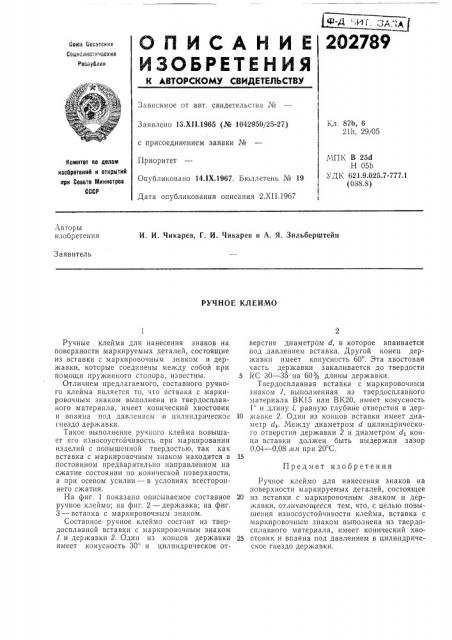

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сок!а Сссатсккii

Социалистических

Рос!! т бл и х

Зависимое от авт. свидетельства №

1(л. 87b, 6

21 и, 29/05

Заявлено 13.Х11,1965 (№ 1042950/25-27) МПК В 25d! Н 05b

УДК 621.9.025.7-777.1 (088.8) с присоединением заявки №

11риоритет

Комитет оо делам иаооретвний и открытий ври Совете Министров

СССР

Опубликовано 14.1Х.1967, Бюллетень № 19

Дата опубликования описания 2.XII.1967

Авторы изобретения

И. И. Чикарев, Г. И. Чикарев и А. Я. Зильберштейи

Заявитель

РУЧНОЕ КЛЕЙМО верстие диаметром d, в которое впаивается под давлением вставка. Другой конец державкн имеет конусность 60 . Эта хвостовая часть державки закаливается до твердости

5 КС 30 — 35 íà 60% длины державки.

Твердосплавная вставка с маркировочным знаком 1, выполненная из твердосплавного материала ВК15 или В1(20, имеет конусность

1 и длину l, равную глубине отверстия в дер10 >кавке 2. Один из концов вставки имеет диаметр d . Между диаметром d цилиндрического отверстия державки 2 и диаметром d> конца вставки должен быть выдержан зазор

0,04 — 0,08 лл при 20 С.

Ручное клеймо для нанесения знаков на поверхности маркируемых деталей, состоящее

20 из вставки с маркировочным знаком и державки, от тича!ощееся тем, что, с целью повышения износоустойчивости клейма, вставка с маркировочным знаком выполнена из твердосплавного материала, имеет конический хво25 стовик и впаяна под давлением в цилиндрическое гнездо державки.

Ручные клейма для нанесения знаков на поверхности маркируемых деталей, состоящие из вставки с маркировочным знаком и державки, которые соединены между собой при помощи пружинного стопора, известны.

Отличием предлагаемого, составного ручного клейма является то, что вставка с маркировочным знаком выполнена из твердосплавного материала, имеет конический хвостовик и Впаяна под давлением iB цн 1индрическое гнездо державки.

Такое выполнение ручного клейма повышает его износоустойчивость при маркировании изделий с повышенной твердостью, так как вставка с маркировочным знаком находится в постоянном предварительно направленном на сжатие состоянии по конической поверхности, а при осевом усилии — в условиях всестороннего сжатия.

На фиг. 1 показано описываемое составное ручное клеймо; на фиг. 2 — державка; на фиг.

3 — вставка с маркировочным знаком.

Составное ручное клеймо состоит из твердосплавHîé вставки с маркировочным знаком

1 и державки 2. Один из концов державки имеет конусность 30 и цилиндрическое отПредмет изобретения

202789

Составитель В, Евдокимов

1 едактор Б. С. Капкина Техред Т, П. 1(урилко 1(орректоры: Г. И. Плешакова и E. Ф. Полионова

Заказ 3632jll Тираж 535 Подписное

Ц11ИИПИ 1(омитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
