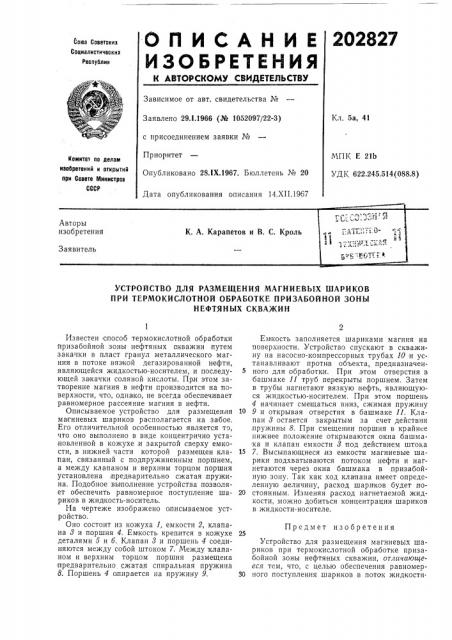

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 5а, 41

Заявлено 29.1.1966 (№ 1052097/22-3) с присоединением заявки №

Приоритет

Опубликовано 28ЛХ.1967. Бюллетень № 20

Комитет ло делам ивобретеиий и открытий ори Совете Мииистрое

СССР

МПК Е 21Ь

УДК 622.245.514(088.8) Дата опубликования описания 14.Х11.1967

УСТРОЙСТВО ДЛЯ РАЗМЕЩЕНИЯ МАГНИЕВЬ1Х ШАРИКОВ

ПРИ ТЕРМОКИСЛОТНОЙ ОБРАБОТКЕ ПРИЗАБОЙНОЙ ЗОНЫ

НЕФТЯНЫХ СКВАЖИН

Известен способ термокислотной обработки призабойной зоны нефтяных скважин путем закачки в пласт гранул металлического магния в потоке вязкой дегазированной нефти, являющейся жидкостью-носителем, и последующей за качки соляной кислоты. При этом затворение магния в нефти производится на поверхности, что, однако, не всегда обеспечивает равномерное рассеяние магния в нефти.

Описываемое устройство для размещения магниевых шариков располагается на забое.

Его отличительной особенностью является то, что оно выполнено в виде концентрично установленной в кожухе,и .закрытой сверху емкости, в нижней части которой размещен клапан, связанный с подпружиненным поршнем, а между клапаном и верхним торцом поршня установлена предварительно сжатая,пружина. Подобное выполнение устройства позволяет обеспечить равномерное поступление шариков в жидкость-носитель.

На чертеже изображено описываемое устройство.

Оно состоит из кожуха 1, емкости 2, клапана 3 и поршня 4, Емкость крепится в кожухе деталями 5 и б. Клапан 8 и поршень 4 соединяются между собой штоком 7. Между клапаном и верхним торцом поршня размещена предварительно сжатая спиральная пружина

8. Поршень 4 опирается на пружину 9.

Емкость заполняется шариками магния на поверхности. Устройство спускают в скважину на насосно-компрессорных трубах 10 и устанавливают против объекта, предназначен5 ного для обработки. При этом отверстия в башмаке 11 труб перекрыты поршнем. Затем в трубы нагнетают вязкую нефть, являющуюся жидкостью-носителем. При этом поршень

4 начинает смещаться вниз, сжимая пружину

10 9 и открывая отверстия в башмаке 11. Клапан 8 остается закрытым за счет действия ,пружины 8. При смещении поршня в крайнее нижнее положение открываются окна башмака и клапан емкости 8 под действием штока

15 7. Вьтсыпающиеся,из емкости магниевые шарики подхватываются потоком нефти и нагнетаются через окна башмака в призабойную зону, Так как ход клапана имеет определенную величину, расход шариков будет по20 стоянным. Изменяя расход нагнетаемой жидкости, можно добиться концентрации шариков в жидкости-носителе.

Предмет изобретения

Устройство для размещения магниевых шариков при термокислотной обработке призабойной зоны нефтяных скважин, от гичающееся тем, что, с целью обеспечения равномер30 ного поступления шариков в поток жидкости.

202827

Составитель Л. Нагорный

Редактор Н. Ларионов Техред T. П. Курилко Корректоры: С. А, Башлыкова и E. Ф. Полионова

Заказ 3841/10 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 носителя и повышения эффективности процесса, оно выполнено в .виде концентрично установленной в кожухе и закрытой сверху емкости, в нижней части которой размещен клапан, связанный с подпружиненным поршнем, а между клапаном и верхним торцом поршня установлена предварительно сжатая пру. жина,
