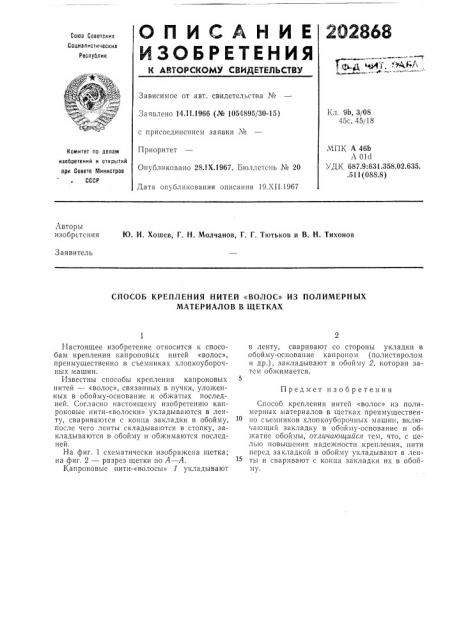

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

@,Ц мИ1.;+4f f"

Зависимое от авт. свидетельства ¹

Кл, 9b, 3/08

45с, 45/18

Заявлено 14.11.1966 (№ 1054895/30-15) с присоединением заявки ¹

Приоритет

Опубликовано 28ЛХ.1967. Бюллстспь № 20

МПК А 46b

А Old

УДК 687.9:631.358.02.635..511 (088.8) Комитет ло делам изобретений и открытий ори Совете Министров

СССР

Дата опубликования описания 19.XII.1967

Авторы изобретения

Ю. И. Хошев, Г. Н. Молчанов, Г. Г. Тютьков и В. Н. Тихонов

Заявитель

СПОСОБ КРЕПЛЕНИЯ НИТЕЙ «ВОЛОС» ИЗ ПОЛИМЕРНЫХ

МАТЕРИАЛОВ В ЩЕТКАХ

Предмет изобретения

Настоящее изобретение относится к способам крепления капроновых нитей «волос», преимущественно в съемпиках хлопкоуборочных машин.

Известны способы крепления капроновых нитей — «волос», связанных в пучки, уложенных в обойму-основание и обжатых последней. Согласно настоящему изобретению капроновые нити-«волоски» укладываются в ленту, свариваются с конца закладки в обойму, после чего ленты складываются в стопку, закладываются в обойму и обжимаются последней.

На фиг. 1 схематически изображена щетка; на фиг. 2 — разрез щетки по А — А.

Капроновые нити-«волосы» 1 укладывают в ленту, сваривают со стороны укладки в обойму-основание капроном (полистиролом и др.), закладывают в обойму 2, которая зате м о бжи и а ется.

Способ крепления нитей «волос» из полимерных материалов в щетках преимущественно сьемников хлопкоуборочных машин, включающий закладку в обойму-основание и обжатие обоймы, отличающийся тем, что, с целью повышения надежности крепления, нити перед закладкой в обойму укладывают в ленты и сваривают с конца закладки их в обойму.

202868

9Ьа.2

9 иг. 1
