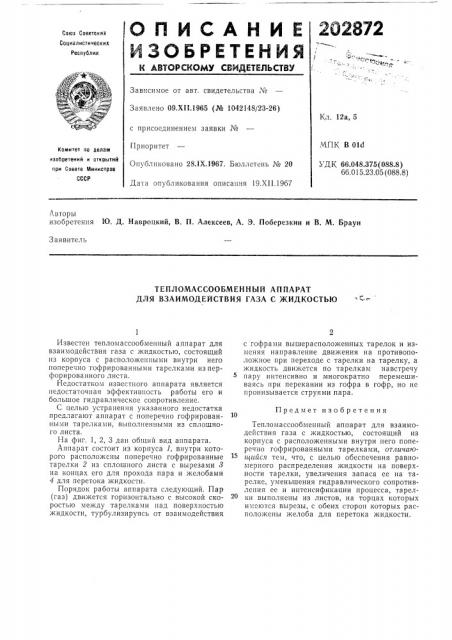

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 09.XI I.1965 (№ 1042148/23-26) Кл. 12а, 5 с присоединением заявки №

Приоритет

Опубликовано 28,1Х,1967, Бюллетень № 20

МПК В 01d

УДК 66.048.375(088.8)

66.015.23.05 (088.8) Комитет по делам изобретений и открытий при Coeere Министров

СССР

Дата опубликования описания 19.XII.1967

А ор изобретения Ю. Д. Навроцкий, В, П. Алексеев, А. Э. Поберезкии и В. М. Браун

Заявитель

ТЕПЛОМАССООБМЕННЫЙ АППАРАТ

ДЛЯ ВЗАИМОДЕЙСТВИЯ ГАЗА С ЖИДКОСТЬЮ

Предмет изобретения

1

Известен тепломассообменный аппарат для взаимодействия газа с жидкостью, состоящий пз корпуса с расположенными внутри него поперечно гофрированными тарелками из перфорированного листа.

Недостатком известного аппарата является нсдостаточпая эффективность работы его и большое гидравлическое сопротивление.

С целью устранения указанного недостатка предлагают аппарат с поперечно гофрированными тарелками, выполненными из сплошного листа.

На фиг. 1, 2, 3 дан общий вид аппарата.

Аппарат состоит из корпуса 1, внутри которого располо>кены поперечно гофрированные тарелки 2 из сплошного листа с вырезами 8 на концах его для прохода пара и желобами

4 для перетока жидкости.

Порядок работы аппарата следующий. Пар (газ) движется горизонтально с высокой скоростью между тарелками пад поверхностью жидкости, турбулизируясь от взаимодействия с гофрами вышерасположенных тарелок и изменяя направление движения на противоположное при переходе с тарелки на тарелку, а жидкость движется по тарелкам навстречу пару интенсивно и многократно перемешиваясь при перекании из гофра в гофр, но не пронизывается струями пара.

Тепломассообменный аппарат для взаимодействия газа с жидкостью, состоящий из корпуса с расположенными внутри него поперечно гофрированными тарелками, отличаюtuuucÿ тем, что, с целью обеспечения равномерного распределения жидкости на поверхности тарелки, увеличения запаса ее на тарелке, уменьшения гидравлического сопротивления ее и интенсификации процесса, тарелки выполнены из листов, на торцах которых имеются вырезы, с обеих сторон которых расположены желоба для перетока жидкости.

2Î2872 иг.У

Заказ 385;6 Тираж 535 Подписное

LIIIl lhIIII Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель А. Волосевич

Рсдакзор С. А. Барсуков Техред Л. Я. Бриккер

Корректоры: Е. Н. Гудзова и Л. В. Наделяева
