Реферат

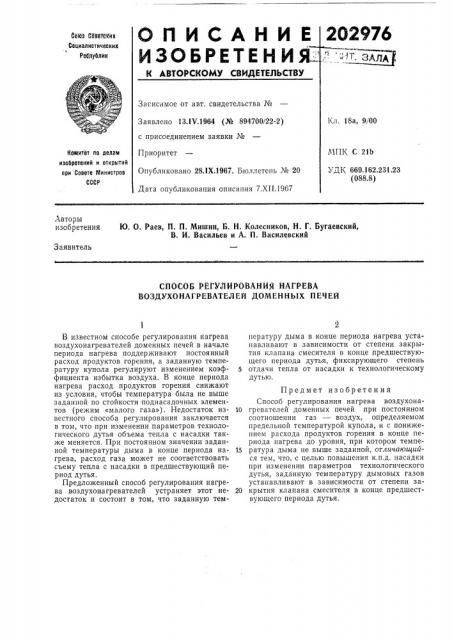

ОП ИСАН И

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Сом СабтбКйх

Социалистических

Ребрублик

Загисимое от авт. свидетельства №

Заявлено 13.1Ч.1964 (№ 894700/22-2) с присоединением заявки №

Приоритет

Опубликовано 28.IX.1967. Бюллетень № 2

Дата опубликования описания 7.XII.1967

Комитет оо делам изобретений и открытий ори Сосете Министров

СССР

Авторы изобретения

Ю. О. Раев, П. П. Мишин, Б. H. Колесников, Н. Г. Бугаевский, В. И. Васильев и А, П. Василевский

Заявитель

СПОСОБ РЕГУЛИРОВАНИЯ НАГРЕВА

ВОЗДУХОНАГРЕВАТЕЛЕЙ ДОМЕННЫХ ПЕЧЕЙ

8 известном способе регулирования нагрева воздухонагревателей доменных печей в начале периода нагрева поддерживают постоянный расход продуктов горения, а заданную температуру купола регулируют изменением коэффициента избытка воздуха. В конце периода нагрева расход продуктов горения снижают из условия, чтобы температура была не выше заданной по стойкости поднасадочных элементов (режим «малого газа»). Недостаток известного способа регулирования заключается в том, что при изменении параметров технологического дутья объема тепла с насадки также меняется, При постоянном значении заданной температуры дыма в конце периода нагрева, расход газа может не соответствовать съему тепла с насадки в предшествующий период дутья.

Предложенный способ регулирования нагрева воздухонагревателей устраняет этот недостаток и состоит в том, что заданную температуру дыма в конце периода нагрева устанавливают в зависимости от степени закрытия клапана смесителя в конце предшествующего периода дутья, фиксирующего степень

5 отдачи тепла от насадки к технологическому дутью.

Предмет изобретения

Способ регулирования нагрева воздухона10 гревателей доменных печей при постоянном соотношении газ — воздух, определяемом предельной температурой купола, и с понижением расхода продуктов горения в конце периода нагрева до уровня, при котором темпе15 ратура дыма не выше заданной, отличающийся тем, что, с целью повышения к.п.д. насадки при изменении параметров технологического дутья, заданную температуру дымовых газов устанавливают в зависимости от степени за20 крытия клапана смесителя в конце предшествующего периода дутья.
