Устройство для получения характеристик срабатывания реле сравнения двух электрическихвеличин

Устройство для получения характеристик срабатывания реле сравнения двух электрическихвеличин

Иллюстрации

Показать все

Реферат



2ОЗО44

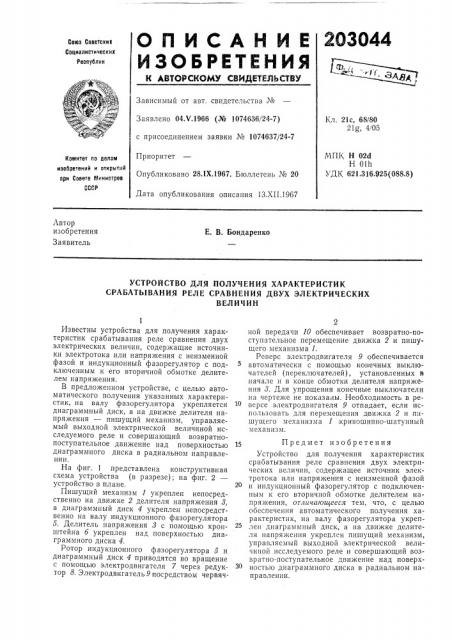

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ц

> 1 f .) .

Зависимый от авт. свидетельства ¹

Заявлено 04.Ч.1966 (№ 1074636/24-7) с присоединением заявки № 1074637/24-7

Приоритет

Опубликовано 28.1Х.1967. Бюллетень № 20

Дата опубликования описания 13.XII.1967

Кл. 21с, 68/80

2lg, 4!О5

МПК Н 02d

Н Olh

УДК 621.316.925(088.8) Комитет по делам изобретений и открытий ори Coeere Министров

СССР

Автор изобретения

Заявитель

Е. В. Бондаренко

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ХАРАКТЕРИСТИК

СРАБАТЫВАНИЯ РЕЛЕ СРАВНЕНИЯ ДВУХ ЭЛЕКТРИЧЕСКИХ

ВЕЛИЧИН

2 ной передачи 10 обеспечивает возвратно-поступательное перемещение движка 2 и пишущего механизма 1.

Регерс электродвигателя 9 обеспечивается автоматически с помощью конечных выключателей (переключателей), установленных в начале и в конце обмотки делителя напряжения 8. Для упрощения конечные выключатели на чертеже не показаны. Необходимость в реверсе электродвигателя 9 отпадает, если использовать для перемещения дневи>кка 2 и .пишущего механизма 1 кривошипно-шатунный механизм.

Известны устройства для получения характеристик срабатывания реле сравнения двух электрических величин, содержащие источники электротока или напряжения с неизменной фазой и индукционный фазорегулятор с подключенным к его вторичной обмотке делителем напряжения.

В предложенном устройстве, с целью автоматического получения указанных характеристик, на валу фазорегулятора укрепляется диаграммный диск, а на движке делителя напряжения — пишущий механизм, управляемый выходной электрической величиной исследуемого реле и совершающий возвратнопоступательное движение над поверхностью диаграммного диска в радиальном направлении.

На фиг. 1 представлена конструктивная схема устройства (в разрезе); на фиг. 2— устройство в плане.

Пишущий механизм 1 укреплен непосредственно на движке 2 делителя напряжения 8, а диаграммный диск 4 укреплен непосредственно на валу индукционного фазорегулятора

5. Делитель напряжения 8 с помощью кронштейна б укреплен над поверхностью диаграммного диска 4, Ротор индукционного фазорегулятора 5 и диаграммный диск 4 приводятся во вращение с помощью электродвигателя 7 через редуктор 8. Электродвигатель 9 посредством червячПредмет изобретения

Устройство для получения характеристик срабатывания реле сравнения двух электрических величин, содержащее источник электротока или напряжения с неизменной фазой и индукционный фазорегулятор с подключенным к его вторичной обмотке делителем напря>кения, отличающееся тем, что, с целью обеспечения автоматического получения характеристик, на валу фазорегулятора укреплен диаграммный диск, а на движке делителя папря>кения укреплен пишущий механизм, управляемый выходной электрической величиной исследуемого реле и совершающий возвратно-поступательное движение над поверхностью диаграммного диска в радиальном направлении.

203044

Фиа /

Редактор A. Морозова

Заказ 3833/2 Тираж 535 Подписное

ЦНИИПИ К< митета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель Е. Сафонова

Техред Л. Я. Бриккер

Корректоры: В. В. Крылова и С. А. Башлыкова
