Реферат

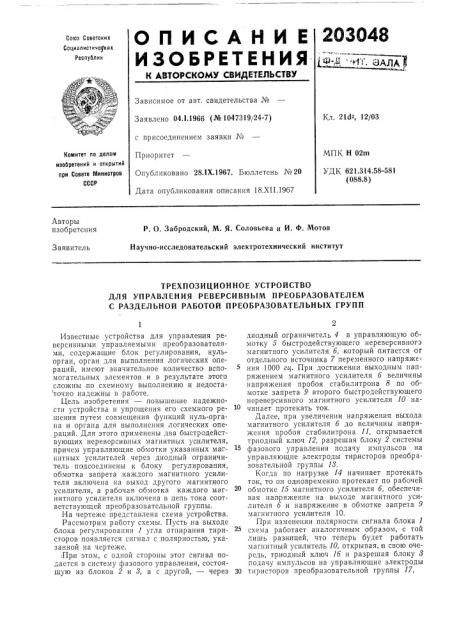

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2ОЗО48

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21d-, 12/03

Заявлено 04.1.1966 (№ 1047319124-7) с присоединением заявки ¹

Приоритет

Опубликовано 28.1Х.1967. Бюллетень ¹ 20

Дата опубликования описания 18.XII.1967

Номитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 02m

УДК 621.314.58-581 (088.8) Авторы изобретения

Р. О. Забродский, М. Я. Соловьева и И. Ф. Мотов

Научно-исследовательский электротехнический институт

Заявитель

ТРЕХПОЗИЦИОННОЕ УСТРОЙСТВО

ДЛЯ УПРАВЛЕНИЯ РЕВЕРСИВНЫМ ПРЕОБРАЗОВАТЕЛЕМ

С РАЗДЕЛЬНОЙ РАБОТОЙ ПРЕОБРАЗОВАТЕЛЬНЫХ ГРУПП

Известные устройства для управления реверсивными управляемыми преобразователями, содержащие блок регулирования, нульорган, орган для выполнения логических операций, имеют значительное количество вспомогательных элементов и в результате этого сложны по схемному выполнению и недоста точно надежны в работе.

Цель, изобретения — повышение надежности устройства и упрощения его схемного решения,путем совмещения функций нуль-органа и органа для выполнения логических операций. Для этого применены два быстродействующих нереверсивных магнитных усилителя, причем управляющие обмотки указанных магнитных усилителей через диодный ограничитель подсоединены к блоку регулирования, обмотка запрета .каждого магнитного усилителя включена на выход другого магнитного усилителя, а рабочая обмотка каждого магнитного усилителя включена в цепь тока соответствующей преобразовательной группы.

На чертеже представлена схема устройства.

Рассмотрим работу схемы. Пусть,на выходе блока регулирования 1 угла отпирания тиристоров появляется сигнал с полярностью, указанной на чертеже. При этом, с одной стороны этот сигнал подается в систему фазового управления, состоящую из блоков 2 и 3, а с другой, — через диодный ограничитель 4 в управляющую обмотку 5 быстродействующего нереверсивногэ магнитного усилителя 6, который питается or отдельного источника 7 переменного напряжения 1000 гц. При достижении выходным напряжением магнитного усилителя б величины напряжения пробоя стабилитрона 8 по обмотке запрета 9 второго быстродействующего нереверсивного магнитного усилителя 10 начинает протекать ток, Далее, при увеличении напряжения выхода магнитного усилителя 6 до величины,напряжения пробоя стабилитрона 11, открывается триодный ключ 12, разрешая блоку 2 системы фазового управления подачу импульсов на управляющие электроды тиристоров преобразовательной группы 13.

Когда по нагрузке 14 начинает протекать ток, то он одновременно протекает по рабочей обмотке 15 магнитного усилителя б, обеспечивая напряжение на выходе магнитного усилителя б и напряжение в обмотке запрета 9 магнитного усилителя 10.

При изменении полярности сигнала блока 1 схема работает аналогичным образом, с той лишь разницей, что теперь будет работать магнитный усилитель 10, открывая, ia свою очередь, триодный ключ 16 и разрешая блоку 3 подачу импульсов на управляющие электроды

30 тиристоров преобразовательной группы 17.

203048

Кроме того, ввиду наличия напряжения в обмотке запрета 18 магнитного усилителя б, его выходное напряжение отсутствует,и, следовательно, триодный ключ 12 закрыт.

При отсутствии сигнала на;выходе блока 1 магнитные усилители б и 10, имеют нулевое выходное, напряжение, триодные ключи закрыты и ток в нагрузке отсутствует.

Изменяя величину переменного сопротивления, включенного последовательно с обмоткой запрета 9, можно регулировать .паузу между отключением работающей преобразовательной группы и включением неработавшей.

Напряжение пробоя стабилитрона 8 выбирается ниже напряжения пробоя стабилитрона 11 для того, чтобы сигнал запрета появлялся раньше, а-исчезал .позже, чем выходной сигнал, открывающий триодный ключ 12. Этим обеспечивается четкость работы логического устройства.

4 П р едм ет изобретения

Трехпозиционное устройство для упра вления реверсивным преобразователем с раздельной работой преобразовательных групп, выполненное на двух быстродействующих неревероивных магнитных усилителях, содержащее блок регулирования, нуль-орган,и блок для осуществления логических операций, отличающееся тем, что, с целью упрощения и повышения надежности, управляющие обмотки маг:и;т :,ых усилителей, подсоединены через диодный ограничитель:к блоку регулирования, обмотка запрета каждого магнитного усилителя через стабилитрон и регулируемое сопроти вление включена на выход другого магнитного усилителя, а рабочая обмотка .каждого магнитного усилителя включена в цепь тока соответствующей преобразовательн

20 группы.
