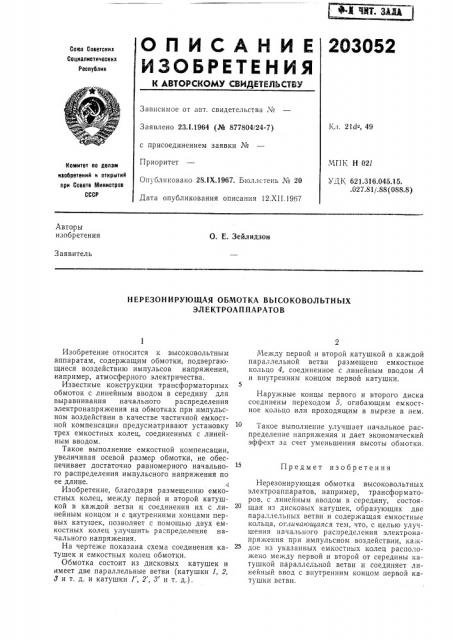

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2Î3Î52

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 21d -, 49

Заявлено 23.1.1964 (№ 877804/24-7) с присоединением заявки №

Приоритет

Опубликовано 28.1Х.1967. Бюллетень № 20

Дата опубликования описания 12.XII.1967

МПК Н 021

УДК 621.316.045.15. .027.81 j.88(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авто.ры изобретения

О. Е. Зейлидзон

Заявитель

НЕРЕЗОНИРУЮЩАЯ ОБМОТКА ВЫСОКОВОЛЬТНЫХ

ЭЛ ЕКТРОАП ПАРАТОВ

Изобретение относится к высоковольтным аппаратам, содержащим обмотки, подвергающиеся воздействию импульсов напряжения, например, атмосферного электричества.

Известные конструкции трансформаторных обмоток с линейным вводом в середину для выравнивания начального распределения электронапряжения на обмотках при импульсном воздействии в качестве частичной емкостной компенсации предусматривают установку трех емкостных колец, соединенных с линейным вводом.

Такое выполнение емкостной компенсации, увеличивая осевой размер обмотки, не обеспечивает достаточно равномерного начального распределения импульсного напряжения по ее длине. :,!

Изобретение, благодаря размещению емкостных колец, между первой и второй катушкой в каждой ветви и соединения их с линейным концом и с внутренними концами первых катушек, позволяет с помощью двух емкостных колец улучшить распределение начального напряжения.

На чертеже показана схема соединения катушек и емкостных колец обмотки.

Обмотка состоит из дисковых катушек и имеет две параллельные ветви (катушки 1, 2, д и т. д. и катушки 1, 2, 8 и т. д.).

Между первой и второй катушкой в каждой параллельной ветви размещено емкостное кольцо 4, соединенное с линейным вводом А и внутренним концом первой катушки.

Наружные концы первого и второго диска соединены переходом 5, огибающим емкостное кольцо или проходящим в вырезе в нем.

Такое выполнение улучшает начальное распределение напряжения и дает экономический эффект за счет уменьшения высоты обмотки.

15 Предмет изобретения

Нерезонирующая обмотка высоковольтных электроаппаратов, например, трансформаторов, с линейным вводом в середину, состоящая из дисковых катушек, образующих две параллельных ветви и содержащая емкостные кольца, отличающаяся тем, что, с целью улучшения начального распределения электронапряжения при импульсном воздействии, каждое из указанных емкостных колец расположено между первой и второй от середины катушкой параллельной ветви и соединяет линейный ввод с внутренним концом первой катушки ветви.
