Электроизоляционное масло
Иллюстрации
Показать всеРеферат

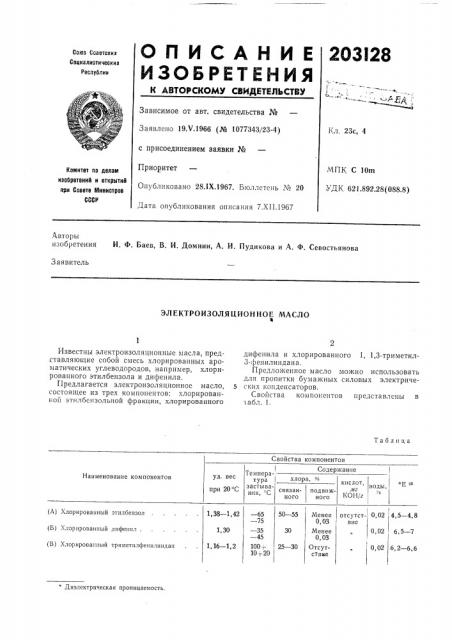

ОПИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 19Х.1966 (№ 1077343/23-4) с присоединением заявки №
Приоритет
Опубликовано 281Х,1967, Бюллетень № 20
Дата опубликования описания 7.Х11.1967
263I28
СОюз Советских
Социалистических
Реепублин
Y,ë. 23с, 4
МПК С 10m
УДК 621.892.28(088.8) Комитет по делам иаобретеиий и открытий при Совете Мииистрое
СССР
Авторы изобретения И. Ф. Баев, В. И. Домнин, A. И. Г1удикова и А. Ф. Севостьянова
Заявитель
ЭЛЕКТРОИЗОЛЯЦИОННОЕ МАСЛО
Таблица
Свойства компонентов
Температура застывания, =С
Содержание уд. вес при 20 C
Наименование компонентов хлора, %
«Е 20 киcëот, .иг
ЕОН/г подвижного связанного
| ) отсутст-, 0,02 4,5 — 4,8 вие
50 — 55
1,38 — 1,42
Менее
0,03
Менее
0,03
Отсутствиее (А) Хлорированиый этилбензол — 65 — 75 — 35 — 45
100-, 10-„- 20
0,02,, 6,5 — 7
1,30 (Б) Хлорироваиный дифеиил 0,02 6,2 — 6,6
25 — 30
1,16 — 1,2 (В) Хлорироваииый триметилфеиилиидаи
" Диэлектрическая проницаемость.
Известны электроизоляционные масла, представляющие собой смесь хлорированных ароматических углеводородов, например, хлорированного этилбензола и дифенила.
Предлагается электроизоляционное масло, состоящее из трех компонентов: хлорированной этилбензольной фракции, хлорированного дифенила и хлорированного 1, 1,3-триметилЗ-фепилиндана.
Предложенное масло можно использовать для пропитки бумажных силовых электриче5 ских конденсаторов.
Свойства компонентов представлены в табл. 1.
203128
Таблица 2
Смесь
Качественные показатели
Слабо-желтая прозрачная жидкость
Внешний вид
6,61
5,1
10 — 45
Отсутствие
Отсутствие
146
146
0,012
0,012
5,92
5,09
6,08
5,2
Тангенс угла диэлектрических потерь при
50 гц и температуре
20 С %
90 С %, 0,04
0,48
0,04
0,5
Удельное объемное электрическое сопротивление в ом.см при температуре
20 С
90 С
2,2 ° 1014
7,3 10га
2 3. 10 4
6 10"
Предмет изобретения
Пробивное напряжение кв/мм, эффективное при температуре 65—
70 С
Содержание воды, Давление паров при температуре 100 С, мм рт. ст..
23,4
О, 016
22,6
0,016
8,5
Составитель Л. Червова
Редактор С. А. Барсуков Техред Л, Я. Бриккер Корректоры: Л. В. Наделяева и С. Ф. Гоптаренко
Заказ 3820/8 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Вязкость, сст при 50 С .
Температура застывания, С
Кислотное число, мг
КОН/г
Температура вспышки паров в открытом тигле, С
Содержание подвижного хлора, % .
Содержание связанного хлора, %
Диэлектрическая проницаемостьь: при 20 С при 90 С
Масло можно получать при соотношении компонентов в об. %: (А) 10 — 80, (Б) 20 — 80 и (В) 20 — 80, например, получают смесь 1 из
20% компонента (А), 56% компонента (Б) и
24% компонента (В) и смесь II из 40% компонента (А), 40% компонента (Б) и 20% компонента (В).
Свойства смесей показаны в табл. 2.
Компоненты (А), (Б) и (В), входящие в состав предлагаемых смесей 1 и II не являются индивидуальными химическими веществами, каждая из них представляет собой изо15 мерную смесь хлорпроизводных соответственно этилбензола, дифенила и 1, 1,3-триметилЗ-фенилиндана, поэтому наиболее интересующие показатели в смеси, как например, температура застывания, диэлектрическая прони20 цаемость и содержание хлора заранее могут быть рассчитаны для получения смесей типа
1 и II по заданной величине указанных показателей. При расчете следует руководствоваться правилами прямой зависимости температуры застывания, диэлектрической проницаемости и содержания связанного хлора от соотношений компонентов, входящих в состав смеси. Получаемые этим способом величины указанных показателей близки к величинам, по30 лучаемым практическим определением.
35 Электроизоляционное масло па основе хлорированной этилбензольной фракции и хлорированного дифенила, отличающееся тем, что, с целью улучшения показателей масла, в него введен хлорированный 1, 1,3-триметил-З-фени40 линдан.
