Плавильная головка к машинам для прядения химических волокон

Плавильная головка к машинам для прядения химических волокон

Иллюстрации

Показать все

Реферат

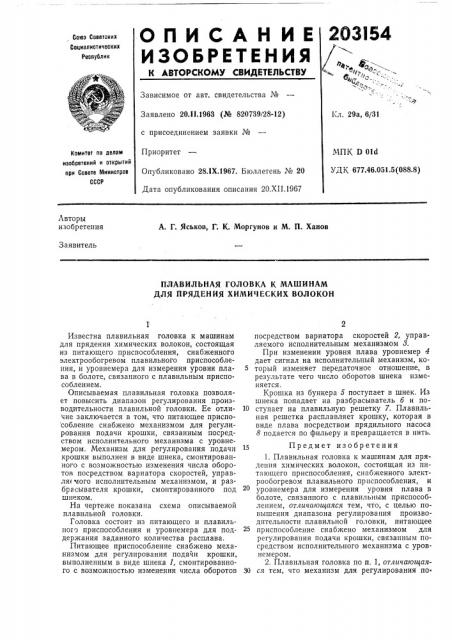

СПИ САН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

293I54

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.11.1963 (№ 820739/28-12) с присоединением заявки №

Приоритет

Опубликовано 28.1Х.1967. Бюллетень № 20

Дата опубликования описания 20.XII.1967

1;л. 29а, 6/31

МПК D 016

УД K. 667777..4466.051.5 (088.8) комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. Г. Яськов, Г; К. Моргунов и М. П. Ханов

Заявитель

П Л АВИЛЬНАЯ ГОЛОВКА К МАШИНАМ

ДЛЯ ПРЯДЕНИЯ ХИМИЧЕСКИХ ВОЛОКОН

Известна плавильная головка к машинам для прядения химических волокон, состоящая из питающего приспособления, снабженного электрообогревом плавильного приспособления, и уровнемера для измерения уровня плава в болоте, связанного с плавильным приспособлением.

Описываемая плавильная головка позволяет повысить диапазон регулирования производительности плавильной головки. Ее отличие заключается в том, что питающее приспо собление снабжено механизмом для регулирования подачи крошки, связанным посредством исполнительного механизма с уровнемером. Механизм для регулирования подачи крошки выполнен в виде шнека, смонтированного с возможностью изменения числа оборотов посредством вариатора скоростей, управляе мого исполнительным механизмом, и разбргсывателя крошки, смонтированного под шнеком.

На чертеже показана схема описываемой плавильной головки.

Головка состоит из питающего и плавильного приспособления и уровнемера для поддержания заданного количества расплава.

Питающее приспособление снабжено механизмом для регулирования подачи крошки, выполненным в виде шнека 1, смонтированного с возможностью изменения числа оборотов посредством вариатора скоростей 2, управляемого исполнительным механизмом 3.

При изменении уровня плава уровнемер 4 дает сигнал на исполнительный механизм, который изменяет передаточное отношение, в результате чего число оборотов шнека изменяется.

Крошка из бункера 5 поступает в шнек. Из шнека попадает на разбрасыватель б и по10 ступает на плавильную решетку 7. Плавильная решетка расплавляет крошку, которая в виде плава посредством прядильного насоса

8 подается по фильеру и превращается в нить.

15 Предмет изобретения

1. Плавильная головка к машинам для прядения химических волокон, состоящая из питающего приспособления, снабженного электрообогревом плавильного приспособления, и уровнемера для измерения уровня плава в болоте, связанного с плавильным приспособлением, отличающаяся тем, что, с целью повышения диапазона регулирования производительности плавильной головки, питающее приспособление снабжено механизмом для регулирования подачи крошки, связанным посредством исполнительного механизма с уровнемером.

2. Плавильная головка по п. 1, отличающая30 ся тем, что механизм для регулирования по203154

Составитель Е. Брагина

Редактор Н. Н. Белкина Техред Л. Я. Бриккер Корректоры: Н. И. Быстрова и В. В. Крылова

Заказ 3863/11 Тираж 535 Подписное

ЦНИИП14 Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, д. 2 дачи крошки выполнен в виде шнека, смонтированного с возможностью изменения числа оборотов посредством вариатора скоростей, управляемого исполнительным механизмом, и разбрасывателя крошки, смонтированного под шнеком,
