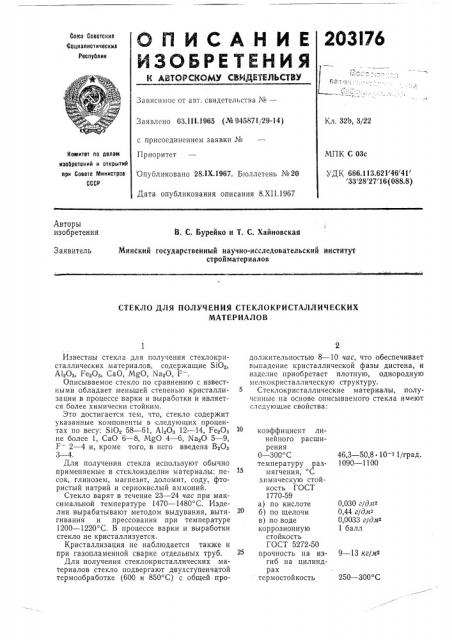

Патент ссср 203176
Патент 203176
Классы МПК
Патент ссср 203176
Иллюстрации
Реферат
2О317б
Союз Советскиз Сациалистическик
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 03.111.1965 (№ 945871/29-14) Кл. 32b, 3/22 с присоединением заявки №
Приоритет
МПК С 03с
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 666.113.621 46 41 33 28 27 16 (088.8) Опубликовано 281Х,1967. Бюллетень №20
Дата опубликования описания 8.XII.1967
Авторы изобретения
В. С. Бурейко и Т, С. Хайновская
1т1инский государственный научно-исследовательский институт стройматериалов
Заявитель
СТЕКЛО ДЛЯ ПОЛУЧЕНЙЯ СТЕКЛОКРИСТАЛЛИЧЕСКИХ
МАТЕРИАЛОВ
46,3 — 50,8 ° 10-- 1/rp ад.
1090 †11
0,030 г/д,и0,44 г/для-з
0,0033 г/дме
1 балл
25
9 — 13 кг/ме
250 — 300 С
Известны стекла для получения стеклокристаллических материалов„содержащие SIO>, А1еОз, гезОз, СаО, MgO, т 1аоО, F
Описываемое стекло по сравнению с известными обладает меньшей степенью кристаллизации в процессе варки и выработки и является более химически стойким.
Это достигается тем, что, стекло содержит указанные компоненты в следующих процентах по весу: SIO> 58 — 61, А1 0з 12 — 14, Fe,O не более -1, СаО 6 — 8, MgO 4 — 6, Na O 5 — 9, F 2 — 4 и, кроме того, в него введена ВеОз
3 — 4.
Для получения стекла используют обычно применяемые в стеклоизделии материалы: песок, глинозем, магнезит, доломит, соду, фтористый натрий и сернокислый аммоний.
Стекло варят в течение 23 — 24 час при максимальной температуре 1470 — 1480 С. Изделия вырабатывают методом выдувания, вытягивания и прессования при температуре
1200 †12 С. В процессе варки и выработки стекло не кристаллизуется.
Кристаллизация не наблюдается также и при газопламенной сварке отдельных труб.
Для получения стеклокристаллических материалов стекло подвергают двухступенчатой термообработке (600 и 850 С) с общей продолжительностью 8 — 10 час, что обеспечивает выпадение кристаллической фазы дистена, и изделие приобретает плотную, однородную мелкокристаллическую структуру.
Стеклокристаллические материалы, полученные на основе описываемого стекла имеют следующие свойства: коэффициент линейного расширения
0 — 300 С температуру размягчения, С химическую стойкость ГОСТ
1770-59 а) по кислоте б) по щелочи в) по воде коррозионную стойкость
ГОСТ 5272-50 прочность на изгиб на цилиндрах термостойкость
203176
Предмет изобретения составитель Нечаева
Техред Л. Я, Бриккер
Корректоры: Н. И. Быстрова и В. В. Крылова
Редактор Г. В. Петрова
Заказ 382!/4 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Стекло для получения стеклокристаллических материалов, включающее SiO>, А1вОа, ГевОз, СаО, NgO, ИааО, F, отличающееся тем, что, с целью уменьшения кристаллизации стекла в процессе варки и выработки, а также увеличения химической стойкости, оно содержит указанные компоненты в следующих соотношениях в процентах по весу; $10,58—
61, А1 03 12 — 14, F Оз не более 1, СаО 6 — 8, Mg0 4 — 6, ХавО 5 — 9, F 2 — 4 и, кроме того, в него введена ВвОз 3 — 4.
