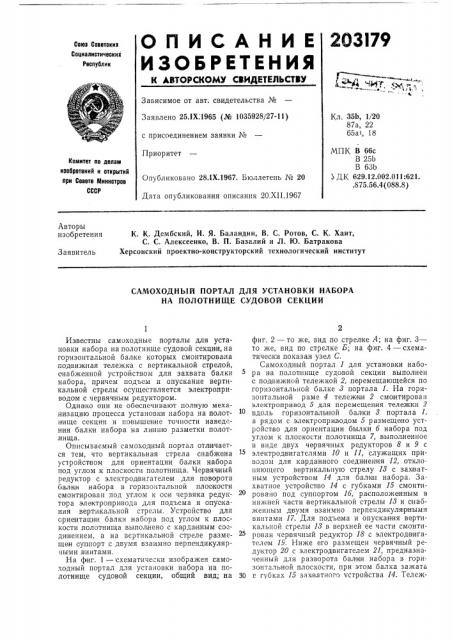

О П И С А Н И Е 2ОЗ)79

ИЗОБРЕТЕНИЯ

Союз Советокиз

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 25.1X;1965 (№ 1035928127-11) с присоединением заявки №

Приоритет

Кл. 35Ь, 1/20

87а, 22

65а, 18

МПК В 66с

В 25b

В 63b

1 ДК 629.12.002.011:621..875,56.4 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 28 1Х.1967. Бюллетень № 20

Дата опубликования описания 20.XII.1967

Авторы изобретения

К. К. Дембский, И. Я. Баландин, В. С. Ротов, С. К. Хаит, С. С. Алексеенко, В. П. Базалий и Л. Ю. Батракова

Херсонский проектно-конструкторский технологический институт

Заявитель

САМОХОДНЫЙ ПОРТАЛ ДЛЯ УСТАНОВКИ НАБОРА

НА ПОЛОТНИЩЕ СУДОВОЙ СЕКЦИИ

Известны самоходные порталы для установки набора на полотнище судовой секции, на горизонтальной балке которых смонтирована подвинчивая тележка с вертикальной стрелой, снабженной устройством для захвата балки набора, причем подъем и опускание вертикальной стрелы осуществляется электроприводом .с червячным редуктором.

Однако они не обеспечивают полную механизацию процесса установки набора на полотнище секции и повышение точности наведения балки набора на линию разметки полот,нища.

Описываемый самоходный портал отл ичается тем, что вертикальная стрела снабжена устройством для ориентации балки набора под углом к плоскости полотнища. Червячный редуктор с электродвигателем,для пово1рота оалки набора в горизонтальной плоскости смонтирован под углом к оси червяка редуктора электропри вода для подъема и опускания вертикальной стрелы. Устройство для ориентации балки набора под углом к плоскости .полотнища выполнено с ка рда нным соеди1нением, а на вертикальной стреле размещен суппорт с двумя взаимно перпендикулярными .винтами, На фиг. 1 — схематически изображен самоходный портал для установки набора на полотнище судовой секции, общий вид; на фиг. 2 — то же, вид по стрелке А; на фиг. 3— то же, вид по стрелке Б; на фиг. 4 схематически показан узел С, Самоходный портал 1 для установки набора н а полотнище судовой секции выполнен с под|вижной тележкой 2,,перемещающейся по горизонтальной балке 8 портала 1. На горизонтальной раме 4 тележки 2 смонтирован электропри вод 5 для перемещения тележки 2 вдоль горизонтальной балки 8 портала 1, а рядом с электроприводом 5 размещено устройство для ориентации былки б набора под углом к плоскости полотнища 7, выполненное в виде двух червячных редукторов 8 и 9 с электродвигателями 10 и 11, служащих приводом для карданного соединения 12, откло. няющего вертикальную стрелу 13 с зах ватным устройством 14 для балки набора. 3ахватное устройство 14 с губками 15 смонтировано под суппортом 1б, расположенным в нижней части вертикальной стрелы 13 и снабженным двумя взаимно перпендикуляряыми винтами 17. Для подъема и опускания вертикальной стрелы 18 в верхней ее части смонтирован чер вячный редуктор 18 с электрод вигателе м 19. Ниже его размещен червячный реду1ктор 20 с электродвигателем 21, предназ на ченный для раз ворота балтии набора в горизонтальной плоскости, при этом балка зажата

30 v губках 15 захватного устройства 14. Тележ203179

A ка 2 может быть зафиксирована в необходимом положении электромапнитными фиксаторами 22. .При вспоаьзовар и портала 1 балка набора захватываетея губками 15, после чего самоходный портал перемещается к месту расположения полотнища 7 судовой секции. С помощью электропривода б балка набора, закрепленная под вертикальной стрелой И, перемещается подвиж ной тележкой 2 к разметочной линии на полотнище 7. Далее с помощью червячных .редукчоров 8, 9, 18 и 20 осуществляется грубая наводка балки на линию разметки полотнища. Для точного на ведения используется суппорт 16 с д вумя взаимно перпендикулярными визитами 17 после фиксации тележки 2. Последняя опер ация прижатия балки б набора к полотнищу 7 судовой секции, осуществляется стрелой 18.

Таким образом, самоходный портал механизирует захват, транспортироаку и уста новку балки набора на линию разметки полотнища и прижатие балки к по следнему.

Предмет изобретения

1. Самоходный портал для установки набора .на полотнище судовой секции, на горизонтальной балке которого смонтирована подвижная тележка с вертикальной стрелой, снабжениой устройством для захвата балки набора, причем подъем и опускание верти5 кальной стрелы осуществлены электроприводом с чер вячным редуктором, отличающийся тем, что, с целью обеспечения пол ной механизац ии прои!есса установки набора,на полотнище судовой секции, вертикальная стрела

10 снабжена устройством для ориентации балки набора под углом к плотскости полопнища секции, а второй червячный редуктор с электродвигателем для поворота балки набора в горизонтальной плоскости смонтирован под

15 углом к оси червяка редуктора электропривода для подъема и опускания вертикалыной стрелы.

2. Самоходный по ртал по и. 1, отличаю20 щийся тем, что, с целью повышения точносги наведения балки набора на лицинию разметки полотнища судовой секции, устрой спво для ориентации балки набора под углом к плоскости полотнища выполнено с ка рданным

25 соединением, а на вертикальной стреле размещен суппорт с двумя взаимно перпендикулярными,винтами.

203179

Узел

Редактор В. Головин

Заказ 3862/15 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель В. Вернадский

Техред Л. Я, Бриккер

Корректоры: Т. Д. Чунаева и С. А. Башлыкова
