Устройство для слива металлов из вакуумных печей

Устройство для слива металлов из вакуумных печей

Иллюстрации

Показать все

Реферат

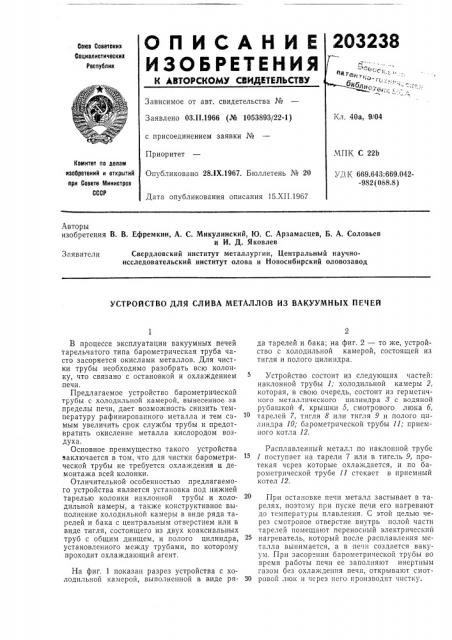

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CoNs Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 03.111966 (№ 1053893/22-1) с присоединением заявки №

Приоритет

Опубликовано 281Х.1967, Бюллетень № 20

/04

2Ь

Комитет по делам иаобретений и открытии ори Сосете Министрае

СССР.643:669.0422(088,8) Дата опубликования описания 15.XII.1967

Авторы изобретения В. В. Ефремкин, А. С. Микулинский, 1О. С. Арзамасцев, Б. А. Соловьев и И. Д. Яковлев

Заявители Свердловский институт металлургии, Центральный научноисследовательский институт олова и Новосибирский оловозавод

УСТРОЙСТВО ДЛЯ СЛИВА МЕТАЛЛОВ ИЗ ВАКУУМНЫХ ПЕЧЕЙ

8 процессе эксплуатации вакуумных печей тарельчатого типа барометрическая труба часто засоряется окислами металлов. Для чистки трубы необходимо разобрать всю колонку, что связано с остановкой и охлаждением печи.

Предлагаемое устройство барометрической трубы с холодильной камерой, вынесенное за пределы печи, дает возможность снизить температуру рафинированного металла и тем самым увеличить срок службы трубы и предотвратить окисление металла кислородом воздуха.

Основное преимущество такого устройства заключается в том, что для чистки барометрической трубы не требуется охлаждения и демонтажа всей колонки.

Отличительной особенностью предлагаемого устройства является установка под нижней тарелью колонки наклонной трубы и холодильной камеры, а также конструктивное выполнение холодильной камеры в виде ряда тарелей и бака с центральным отверстием или в виде тигля, состоящего из двух коаксиальных труб с общим днищем, и полого цилиндра, установленного между трубами, по которому проходит охлаждающий агент.

На фиг. 1 показан разрез устройства с холодильной камерой, выполненной в виде ряда тарелей и бака; на фиг. 2 — то же, устройство с холодильной камерой, состоящей из тигля и полого цилиндра.

Устройство состоит из следующих частей: наклонной трубы 1; холодильной камеры 2, которая, в свою очередь, состоит из герметичного металлического цилиндра 8 с водяной рубашкой 4, крышки б, смотрового люка б, тарелей 7, тигля 8 или тигля 9 и полого цилиндра 10; барометрической трубы 11; приемного котла 12.

Расплавленный металл по наклонной трубе

1 поступает на тарели 7 или в тигель 9, протекая через которые охлахкдается, и по барометрической трубе 11 стекает в приемный котел 12.

При остановке печи металл застывает в тарелях, поэтому при пуске печи его нагревают до температуры плавления. С этой целью через смотровое отверстие внутрь полой части тарелей помещают переносный электрический нагреватель, который после расплавления металла вынимается, а в печи создается вакуум. При засор=нии барометрической трубы во время работы печи ее заполняют инертным газом без охлаждешгя печи, открывают смот30 ровой люк и через него производят чистку.

203238

Вода

Предмет изобретения

1. Устройство для слива металлов из вакуумных печей, включающее дистилляционную колонку и барометрическую трубу, отличающееся тем, что, с целью увеличения стойкости трубы и удобства ее чистки без демонтажа дистилляционной колонки, оно выполнечо в виде наклонной трубы, укрепленной под нижней тарелью колонки и холодильной камеры.

2. Устройство по п. 1, отличающееся тем, что холодильная камера выполнена в виде бачка с центральным отверстием и ряда тарелей.

3. Устройство по п. 1, отличающееся тем, что холодильная камера выполнена в виде тигля, состоящего из двух коаксиальных труб, соединенных общим днищем, и полого цилинд10 ра, установленного между трубами, по которому проходит охлаждающий агент.

203238

Вой

Всма
