Способ отвода тока от катода алюминиевых электролизеров большой мощности

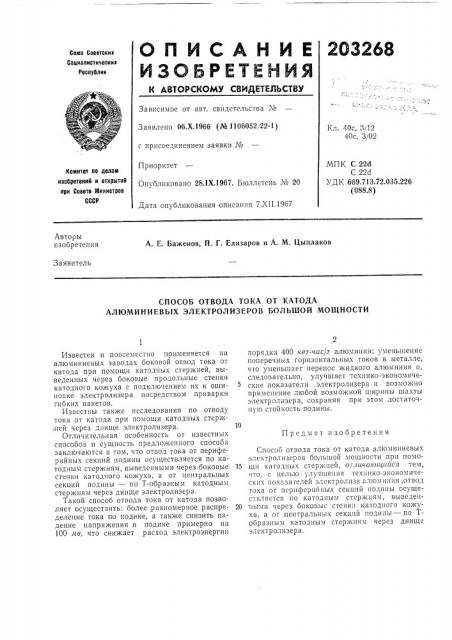

Иллюстрации
Реферат
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 06.Х,1966 (№ 1106052/22-1) Кл 40с 3/12
40с, 3/02 с присоединением заявки №
МПК С 22d
С 22d
УД К 669.713.72.035,226 (088.8) Приоритет
Опубликовано 281Х.1967. Бюллетень № 20 йомитвт по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 7.XII.1967
Авторы изобретения
А. Е. Баженов, П, Г. Елизаров и A. М. Цыплаков
Заявитель
СПОСОБ ОТВОДА ТОКА OT КАТОДА
АЛЮМИНИЕВЫХ ЭЛЕКТРОЛИЗЕРОВ БОЛЬШОЙ МОЩНОСТИ
Предмет изобретения
Известен и повсеместно применяется на алюминиевых заводах боковой отвод тока от катода при помощи катодных стержней, выведенных через боковые продольные стенки катодного кожуха с подключением их к ошиновке электролизера посредством приварки гибких пакетов.
Известны также исследования по отводу тока от катода при помощи катодных стержней через днище электролизера.
Отличительная особенность от известных способов и сущность предложенного способа заключаются в том, что отвод тока от периферийных секций подины осуществляется по катодным стержням, выведенными через боковые стенки катодного кожуха, а от центральных секций подины — по Т-образным катодным стержням через днище электролизера.
Такой способ отвода тока от катода позволяет осуществить: более .равномерное распределение тока по подине, а также снизить падение напряжения в подине примерно на
100 лв, что снижает расход электроэнергии порядка 400 квт-час т алюминия; уменьшение поперечных горизонтальных токов в металле, что уменьшает перенос жидкого алюминия и, следовательно, улучшает технико-экономические показатели электролизера н возможно применение любой возможной ширины шахты электролизера, сохраняя при этом достаточную стойкость подины.
Способ отвода тока от катода алюминиевых электролизеров большой мощности при помо15 щн катодных стержней, отличающтсся тем, что, с целью улучшения технико-экономических пок".çà ãåëåé электролиза алюминия, отвод тока îf псриферийных секций поднны осуществляется по катодным стержням, выведен20 ными через боковыс стенки катодного кожуха, а от центра IbHых секций подипы — по Т.образнтям катодным стержням через днище электролизера.
