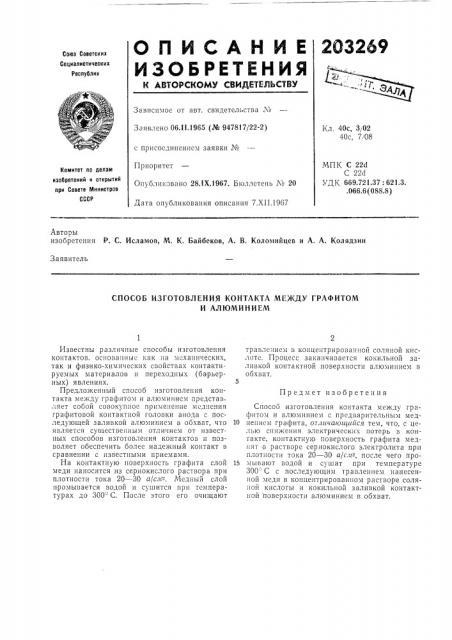

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Сацизлистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 06.11.1965 (№ 947817/22-2) Кл. 40с, 3 02

40с, 7/08 с присоединением заявки №

Приоритет

Опубликовано 28.1Х.1967. Бюллетень ¹ 20

Дата опубликования описания 7.XII.1967

МПК С 22d

С 22т1

УДК 669.721.37: 621.3..066.6 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Р. С, Исламов, М. K. Байбеков, А. В. Коломийцев и А. А. Колядзин

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ КОНТАКТА МЕ)КДУ ГРАФИТОМ

И АЛЮМИНИЕМ

Предмет изобретения

Известны различные способы изготовления контактов. основанные как на механических, так и физико-химических свойствах контактируемых материалов и переходных (барьерных) явлениях.

Предложенный способ изготовления контакта между графитом и алюминием представляет собой совокупное прпменение меднечия графитовой контактной головки анода с последующей заливкой алюминием в обхват, что является существенным отличием от известных способов изготовления контактов и позволяет обеспечить более надежный контакт в сравнении с известными приемами.

На контактную поверхность графита слой меди наносится из сернокислого раствора при плотности тока 20 — 30 а/сит-, Медный слой промывается водой и сушится при температурах до 300 С. После этого его очищают травле ием в концентрированной соляной кислоте. Процесс заканчивается кокильной заливкой контактной поверхности алюминием в обхват, 5

Спосоо изготовления контакта между графитом и алюминием с предварительным мед10 пением графита, or тичаюи ийся тем, что, с целью снижения электрических потерь в контакте, контактную поверхность графита меднят в растворе сернокислого электролита при плотности тока 20 — 30 а/слг-, после чего про15 мывают водой и сушат при температуре

300- С с последующим травлением нанесенной меди в концентрированном растворе соляной кислоты и кокильной заливкой контактной поверхности алюминием в обхват.
