2ОЗ280

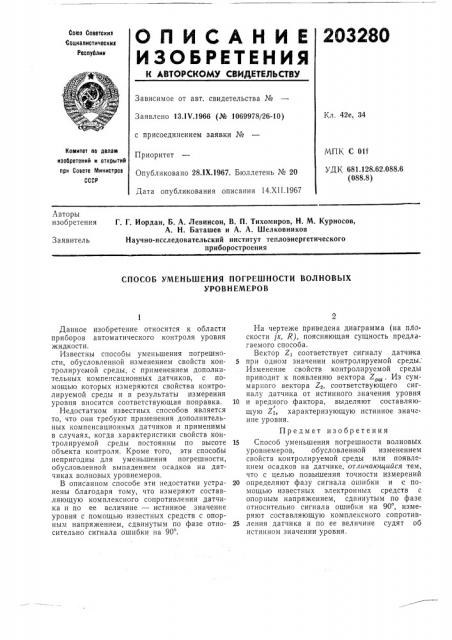

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.1V.1966 (№ 1069978/26-10) с присоединением заявки №

Приоритет

Опубликовано 28.|Х.1967. Бюллетень № 20

Дата опубликования описания 14.XI I.1967

Кл. 42е, 34

Комитет ло делам изооретений и открытий лрн Совете Министров

СССР

МПК С 011

УДК 681 128 62 088 6 (088.8) Авторы изобретения

Г. Г. Иордан, Б. А. Левинсон, В. П. Тихомиров, Н. М. Курносов, А. Н. Баташев и А. А. Шелковников

Научно-исследовательский институт теплоэнергетического приборостроения

Заявитель

СПОСОБ УМЕНЬШЕНИЯ ПОГРЕШНОСТИ ВОЛНОВЪ|Х

УРОВНЕМЕРОВ

Данное изобретение относится к области приборов автоматического контроля уровня жидкости, Известны способы уменьшения погрешности, обусловленной изменением свойств контролируемой среды, с применением дополнительных компенсационных датчиков, с помощью которых измеряются свойства контролируемой среды и в результаты измерения уровня вносится соответствующая поправка.

Недостатком известных способов является то, что они требуют применения дополнительных компенсационных датчиков и применимы в случаях, когда характеристики свойств контролируемой среды постоянны по высоте объекта контроля. Кроме того, эти способы непригодны для уменьшения погрешности, обусловленной выпадением осадков на датчиках волновых уровнемеров.

В описанном способе эти недостатки устранены благодаря тому, что измеряют составляющую комплексного сопротивления датчика и по ее величине — истинное значение уровня с помощью известных средств с опорным напряжением, сдвинутым по фазе относительно сигнала ошибки на 90 .

На чертеже приведена диаграмма (на пЛоскости jx, P), поясняющая сущность предлагаемого способа.

Вектор Z> соответствует сигналу датчика

5 при одном значении контролируемой среды.

Изменение свойств контролируемой среды приводит к появлению вектора Z . Из суммаркого вектора Z>, соответствующего сигналу датчика от истинного значения уровня

10. и вредного фактора, выделяют составляю1 щую Zi, характеризующую истинное значение уровня.

Предмет изобретения

15 Способ уменьшения погрешности волновых уровнемеров, обусловленной изменением свойств контролируемой среды или появлением осадков на датчике, отличающийся тем, что с целью повышения точности измерений

20 определяют фазу сигнала ошибки и с помощью известных электронных средств с опорным напряжением, сдвинутым по фазе относительно сигнала ошибки на 90, измеряют составляющую комплексного сопротив25 ления датчика и по ее величине судят об истинном значении уровня.
