Прибор для испытания крупнозернистых грунтов на трехосное сжатие

Прибор для испытания крупнозернистых грунтов на трехосное сжатие

Иллюстрации

Показать все

Реферат

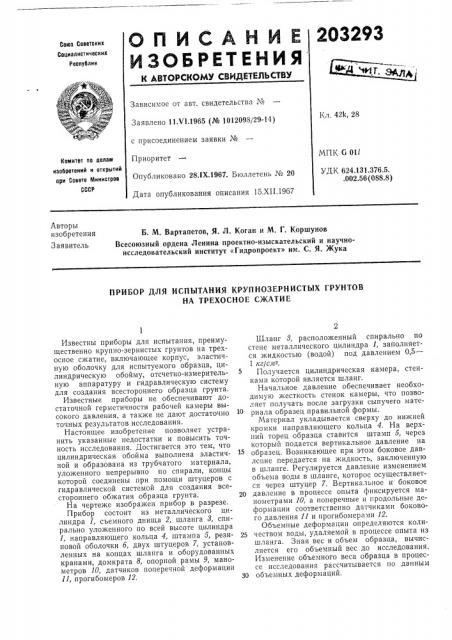

Сова Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Кл. 42k, 28

Заявлено 11.V1.1965 (л 1012098/29-14) с присоединением заявки №

Приоритет

Опубликовано 28.1Х.1967. Бюллетень № 20

Дата опубликования описания 15.XII.1967

МПК G 01/

УДК 624.131.376.5. .002.56 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Заявитель

Б. М. Вартапетов, Я. Л. Коган и М. Г. Коршунов

Всесоюзный ордена Ленина проектно-изыскательский и научноисследовательский институт «Гидропроект» им. С. Я. Жука

ПРИБОР ДЛЯ ИСПЫТАНИЯ КРУПНОЗЕРНИСТЫХ ГРУНТОВ

HA ТРЕХОСНОЕ СЖАТИЕ

Известны приборы для испытания, преимущественно крупно-зернистых грунтов на трехосное сжатие, включающее корпус, эластичную оболочку для испытуемого образца, цилиндрическую обойму, отсчетно-измерительную аппаратуру и гидравлическую систему для создания всестороннего образца грунта.

Известные приборы не обеспечивают достаточной герметичности рабочей камеры высокого давления, а также не дают достаточно точных результатов исследования.

Настоящее изобретение позволяет устранить указанные недостатки и повысить точность исследования. Достигается это тем, что цилиндрическая обойма выполнена эластичной и образована из трубчатого материала, уложенного непрерывно по спирали, концы которой соединены при помощи штуцеров с гидравлической системой для создания всестороннего обжатия образца грунта.

На чертеже изображен прибор в разрезе.

Прибор состоит из металлического цилиндра 1, съемного днища 2, шланга 8, спирально уложенного по всей высоте цилиндра

1, направляющего кольца 4, штампа 5, резиновой оболочки б, двух штуцеров 7, установленных на концах шланга и оборудованных кранами, домкрата 8, опорной рамы 9, манометров 10, датчиков поперечной деформации

l1, прогибомеров 12.

Шланг 8, расположенный спирально по стене металлического цилиндра 1, заполняется жидкостью (водой) под давлением 0,5—

1 кг/с,я -.

Получается цилиндрическая камера, стенками которой является шланг.

Начальное давление обеспечивает необходимую жесткость стенок камеры, что позволяет получать после загрузки сыпучего материала образец правильной формы.

Материал укладывается сверху до нижней кромки направляющего кольца 4. На верхний торец образца ставится штамп 5, через который подается вертикальное давление на образец. Возникающее при этом боковое давление передается на жидкость, заключенную в шланге. Регулируется давление изменением объема воды в шланге, которое осуществляется через штуцер 7. Вертикальное и боковое

20 давление в процессе опыта фиксируется манометрами 10, а поперечные и продольные деформации соответственно датчиками бокового давления 11 и прогибомерами 12.

Объемные деформации определяются коли25 чеством воды, удаляемой в процессе опыта из шланга. Зная вес и объем образца, вычисляется его объемный вес до исследования.

Изменение объемного веса образца в процессе исследования рассчитывается по данным

30 объемных деформаций, 3

Настоящий прибор дает возмоукность проводить исследования прочностных и деформативных характеристик крупнообломочных пород и других "ыпунжматериалов в условиях трехосного сказаня при больших осевых и боковых давлениях.

Предмет изобретения

Прибор для испытания крупнозернистых грунтов на трехосное ся<атие, включающий корпус, эластичную оболочку для испытуемо203293

4 го образца, цилиндрическую обойму, отсчетно-измерительную аппаратуру и гидравлическую систему для создания всестороннего обукатия образца, отличающийся тем, что, с

5 целью повышения точности исследования, цилиндрическая обойма выполнена эластичной и образована из трубчатого материала, улохкенного непрерывно по спирали, концы которой соединены при помощи штуцеров с гид10 равлической системой для создания всестороннего обжатия образца.
