Реферат

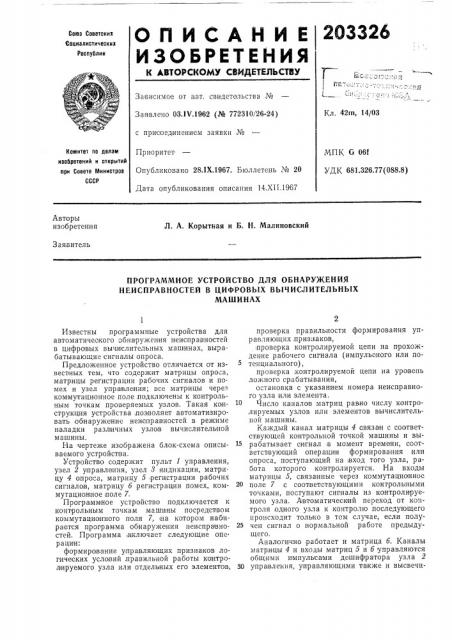

0 |=| И С P Н И Е 2О3326

ИЗОБРЕТЕНИЯ

Сова Советских

Социалистических

Республик

К АВТОРСКОМУ СВКДЕТЕДЬСТВУ

L ,;1 -- —, Р

Кл. 42m, 14/03

Зависимое от авт, свидетельства №

Заявлено ОЗ.IV.1962 (№ 772310/26-24) с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министрое

СССР

П,риоритег

Опубликовано 28.|Х.1967. Бюллетень № 20

Дата опубликования описания 14.XII.1967

МПК G 06f

УДК 681.326.77(088.8) Авторы изобретения

Л. А, Корытная и Б. Н. Малиновский

Заявитель

ПРОГРАММНОЕ УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ

НЕИСПРАВНОСТЕЙ В ЦИФРОВЪ|Х ВЫЧИСЛИТЕЛЬНЫХ

МАШИНАХ

Известны программные устройства для автоматичеакого обнаружения неисправностей в цифровых вычислительных машинах, вырабатывающие сигналы опроса.

Предложенное устройство отличается от извесгных тем, что содержит матрицы опроса, матрицы регистрации рабочих сигналов и помех и узел управления; все матрицы через коммутационное поле подключены к контрольным точкам проверяемых узлов. Такая консгрукц ия устройства,поз воляет автоматизирова ть обнаружение неисправностей в режиме наладки различных узлов вычислительной машины.

На чертеже изображена блок-схема описываемого устройства.

Устройство содержит пульт 1 управления, узел 2 у правления, узел 8 индикации, матрицу 4 опроса, матрицу 5 регистрации рабочих сигналов, матрицу 6 регистрации помех, коммутацио нное поле 7.

Програ ммное устройство подключается к контрольным точкам машины посред спвом коммутационного поля 7, на котором набирается программа обнаружения неиспра вностей. Программа включает, следующие опе. рации: формирование управляющих признаков логических условий, правильной работы ко нтролирувмого узла или отдельных его элементов, проверка правильности формирования управляющих,признаков, проверка контролируемой цепи на прохождение рабочего сигнала (импульсного или потенциального), проверка, контролируемой цепи на уровень ложного срабатывания, остановка с указанием номера неисправного узла или элемента.

Число каналов матриц равно числу контролируемых узлов или элементов вычислительной машины.

Каждый канал .матрицы 4 связали с со0ТВРТсгвующей контрольной точкой машины и вырабатывает с игнал в момент времени, соответствующий операции формирования или опроса, поступающий на вход того узла, работа которого контролируется. На входы матрицы 5, связанные через коммутационное

20 поле 7 с соответствующими контрольными точками, поступают сипналы из ко нтролируемопо узла. А втоматический переход от контроля одного узла к контролю последующего происходит только в том случае, если полу25 чен сигнал о нормальной работе предыдущего.

Аналогично работает и матрица 6. Каналы матрицы 4 и входы матриц 5 и 6 управляются общими импульсами дешифратора узла 2

30 управления, управляющими также и высвечи203326

Редактор Липатов

Техред Л. Я. Бриккер

Корректоры: Е. Н. Гудзова и С. А, Башлыкова

Заказ 3847/12 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ванием опре делен ных цифр (ил и но меров контролируемого узла) в узле 8 индикации.

Нарушение выполнения лрогр ам мы о бн аружения, авяза|нное с неи аправ ностью контролируемого узла, вызывает останов системы,,и на цифровых лампах узла 8:индикации загорается номер неиапрааного у зла.

Предмет изобретения

Программное устройство для обнаружения неисправностей в цифровых вычислительных машинах, отличающееся тем, что, с целью а втоматизации обнаружевия неисправностей в режиме, наладки различных узлов вычислительных машин, оно оодерж ит матрицы опроса и матрицы регистрациями рабочих пигналов и помех, подключенные через коммутационное поле, выполненное в виде сменных кассет, к контрольным точкам, проверяемых узлов вычислительной машины, и узел управления, 10 подключенный ко в(сем матрицам и блоку для индикации неи опра вностей.
