Пневматическое дозирующее устройство

Пневматическое дозирующее устройство

Иллюстрации

Показать все

Реферат

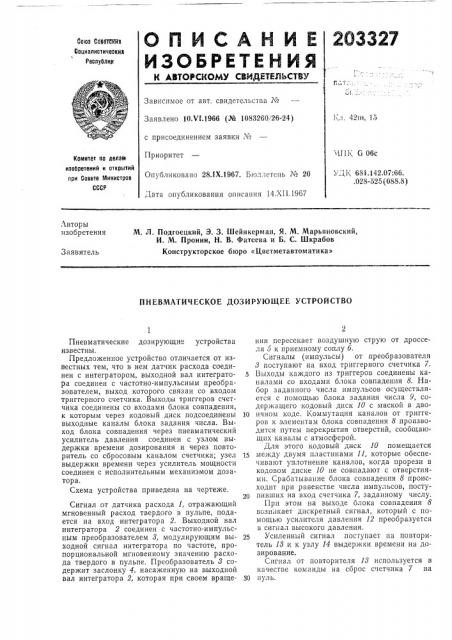

Союз Соббтскйх

Социалистических

Республик

Зависимое от авт. свидетельства ¹

„;„t. 4 2 тт, 1 5

3 аявл ено 1 О.V f . 1 966 (№ 1 083260126-24 ) с присоединением заявки М

Приоритет

Опубликовано 281Х.1967. Бюллетень № 20

Дата опубликования описания 14.Х11.19б7

М11К б 06с

Комитет оо делам изобретений н открытий при Совете Министров

СССР

УДК 681,142.07:66. .028-525 (088.8) Авторы изобретения

М, Л. Подгоецкий, 3. 3. Шейнкерман, Я. М. Марьяновский, И. М. Пронин, Н. В. Фатеева и Б. С. Шкрабов

Конструкторское бюро «Цветметавтоматика»

Заявитель

ПНЕВМАТИЧЕСКОЕ ДОЗИРУЮ1ЦЕЕ УСТРОЙСТВО

Пневматические дозирующие устройства известны.

Предложенное устройство отличается от известных тем, что в нем датчик расхода соединен с интегратором, выходной вал интегратора соединен с частотно-импульсным преобразователем, выход которого связан со входом триггерного счетчика. Выходы триггеров счетчика соединены со входами блока совпадения, к которым через кодовый диск подсоединены выходные каналы блока задания числа. Выход блока совпадения через пневматический усилитель давления соединен с узлом выдержки времени дозирования и через повторитель со сбросовым каналом счетчика; узел выдержки времени через усилитель мощности соединен с исполнительным механизмом дозатора.

Схема устройства приведена на чертеже.

Сигнал от датчика расхода 1, отражающий мгновенный расход твердого в пульпе, подается на вход интегратора 2. Выходнои вал интегратора 2 соединен с частотно-импульсным преобразователем 8, модулирующим выходной сигнал интегратора по частоте, пропорциональной мгновенному значению расхода твердого в пульпе. Преобразователь 8 содержит заслонку 4, насаженную на выходной вал интегратора 2, которая при своем вращении пересекает воздушную струю от дросселя 5 к приемному соплу 6.

Сигналы (импульсы) от преобразователя

8 поступают на вход триггерного счетчика 7.

Выходы каждого из триггеров соединены каналами со входами блока совпадения 8. Набор заданного числа импульсов осуществляется с помощью блока задания числа 9, содержащего кодовый диск 10 с маской в дво10 ичном коде. коммутация каналов от триггеров к элементам блока совпадения 8 производится путем перекрытия отверстий, сообщающих каналы с атмосферой.

Для этого кодовый диск 10 помещается т5 между двумя пластинами 11, которые обеспечивают уплотнение каналов, когда прорези в кодовом диске 10 не совпадают с отверстиями. Срабатывание блока совпадения 8 происходит при равенстве числа импульсов, посту20 пивших на вход счетчика 7, заданному числу.

При этом на выходе блока совпадения 8 возникает дискретный сигнал, который с помощью усилителя давления 12 преобразуется в сигнал высокого давления.

Усиленный сигнал поступает па повторитель 18 и к узлу 14 выдержки времени на дозирование.

Сигнал от повторителя 18 используется в качестве команды на сброс счетчика 7 на

30 нуль.

203327

Предмет изобретения

Составитель В. И. Чернышев

Редактор Е. В. Семанова Техред Л. Я. Бриккер Корректоры: Г. И. Плешакова и В. В. Крылова

Заказ 8849/16 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

Сигнал с выхода узла 14 выдержки времени дозирования поступает на вход усилителя 15 мощности, который управляет исполнительным механизмом дозатора.

Пневматическое дозирующее устройство, например, для порционного дозирования флотореагентов, содержащее датчик расхода, интегратор, частотно-импульсный преобразователь, триггерный счетчик, блок совпадения, блок задания числа, узел выдержки времени дозирования, повторитель и усилители давления и мощности, отличающееся тем, что, с целью повышения точности и надежности ддзирования, в нем датчик расхода соединен с интегратором, выходной вал интегратора соединен с частотно-импульсным преобразоватеSлем,,выход которого связан со входом триггерного счетчика, выходы триггеров счетчика соединены со входами блока совпадения, к которым через кодовый диск подсоединены выходные каналы блока задания числа, выход

10 блока совпадения через пневматический усилитель давления соединен с узлом выдержки времени дозирования и через повторитель со сбросовым каналом счетчика и узел выдержки времени через усилитель мощности соеди15 нен с исполнительным механизмом дозатора.
