Реферат

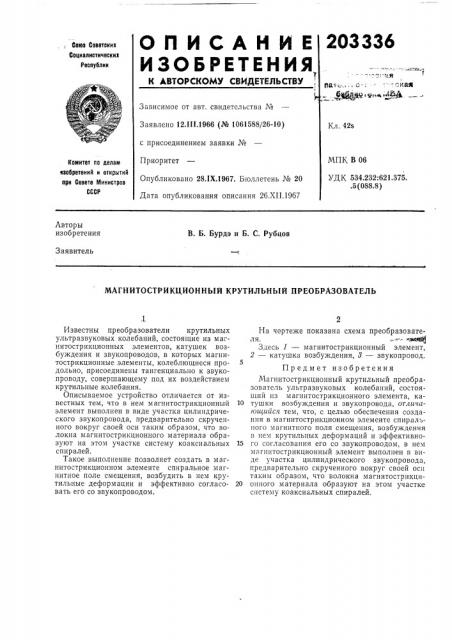

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

- "" "РЯ т дат,, о- . Кие бцфлу у", 1бф

Зависимое от авт. свидетельства №

Заявлено 12Л1!.1966 (№ 1061588/26-10) с присоединением заявки №

Приоритет

Опубликовано 28ЛХ.1967. Бюллетень № 20

Дата опубликования описания 2б.XII.1967

Кл, 42s

Комитет по делам

«зобретений и открытий ори Совете тлннистрав

СССР

МПК В 06

УДК 534.232:621.375..5(088.8) Авторы изобретения

В. Б. Бурдэ и Б. С. Рубцов

Заявитель

МАГНИТОСТРИКЦИОННЫЙ КРУТИЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ

Известны преобразователи крутильных ультразвуковых колебаний, состоящие из магнитострикционных элементов, катушек возбуждения и звукопроводов, в которых магнитострикционные элементы, колеблющиеся продольно, присоединены тангенциально к звукопроводу, совершающему под их воздействием крутильные колебания.

Описываемое устройство отличается от известных тем, что в нем магнитострикционный элемент выполнен в виде участка цилиндрического звукопровода, предварительно скрученного вокруг своей оси таким образом, что волокна магнитострикционного материала образуют на этом участке систему коаксиальных спир алей.

Такое выполнение позволяет создать в магнитострикционном элементе спиральное магнитное поле смещения, возбудить в нем крутильные деформации и эффективно согласовать его со звукопроводом.

На чертеже показана схема преобразователя. ФмсЩ

Здесь 1 — магнитострикционный элемент, 2 — катушка возбуждения, 3 — звукопровод.

Предмет изобретения

Магнитострикционный крутильный преобразователь ультразвуковых колебаний, состоящий из магнитострикционного элемента, ка10 тушки возбуждения и звукопровода, отлииаюи ийся тем, что, с целью обеспечения создания в магнитострикционном элементе спирал..ного магнитного поля смещения, возбуждения в нем крутильпых деформаций и эффективно15 го согласования его со звукопроводом, в нем магнитострикционный элемент выполнен в BHде участка цилиндрического звукопровода, предварительно скрученного вокруг своей оси таким образом, что волокна магнитострикци20 онного материала образуют на этом участке систему коаксиальных спиралей.

203336
