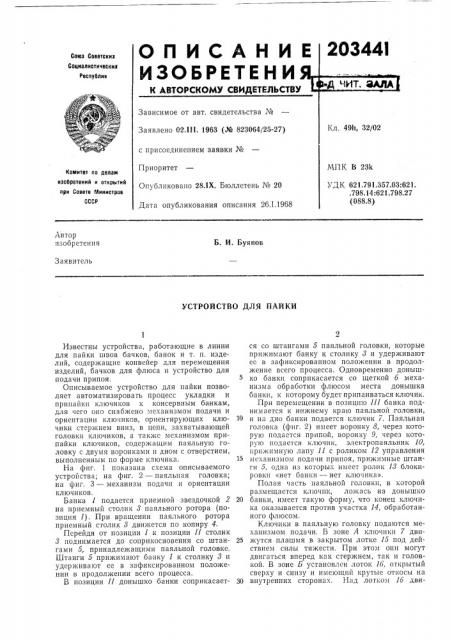

Реферат



ОП ИСАН И

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Соеетскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 02 551. 5963 (№ 823064/25-27) с присоединением заявки №

Приоритет

Опубликовано 28 5Х. Бюллетень № 20

Дата опубликования описания 26.1.1968

Комитет по делам изооретений и открытий при Совете тйинистров

СССР

:625;

8.27

Автор изобретения

Б. И. Буянов

Заявитель

УСТРОЙСТВО ДЛЯ ПАЙКИ

Известны устройства, работающие в линии для пайки швов бачков, банок и т, п, изделий, содержащие конвейер для перемещения изделий, бачков для флюса и устройство для подачи припоя.

Описываемое устройство для пайки позволяет автоматизировать процесс укладки и припайки ключиков к консервным банкам, для чего оно снабжено механизмом подачи и ориентации ключиков, ориентирующих ключики стержнем вниз, в цепи, захватывающей головки ключиков, а также механизмом припайки ключиков, содержащим паяльную головку с двумя воронками и дном с отверстием, выполненным по форме ключика.

На фиг. 1 показана схема описываемого устройства; на фиг. 2 — паяльная головка; на фиг. 3 — механизм подачи и ориентации ключиков.

Банка 1 подается приемной звездочкой 2 на приемный столик 8 паяльного ротора (позиция I) При вращении паяльного ротора приемный столик 8 движется по копиру 4.

Перейдя от позиции 1 к позиции 11 столик

8 поднимается до соприкосновения со штангами 5, принадлежащими паяльной головке.

Штанги 5 прижимают банку 1 к столику 8 и удерживают ее в зафиксированном положении в продолжении всего процесса.

В позиции 1(донышко банки соприкасается со штангами 5 паяльной головки, которые прижимают банку к столику 8 и удерживают ес в зафиксированном положении в продолжение всего процесса. Одновременно донышко банки соприкасается со щеткой 6 механизма обработки флюсом места донышка банки, к которому будет припаиваться ключик, При перемещении в позицию 111 банка поднимается к нижнему краю паяльной головки, 50 и на дно банки подается ключик 7. Паяльная головка (фиг. 2) имеет воронку 8, через которую подается припой, воронку 9, через которую подается ключик, электропаяльник 10, прижимную лапу 11 с роликом 12 управления механизмом подачи припоя, прижимные штанги 5, одна из которых имеет ролик 18 блокировки «нет банки — нет ключика».

Полая часть паяльной головки, в которой размещается ключик, ложась на донышко

20 банки, имеет такую форму, что конец ключика оказывается против участка 14, обработанного флюсом.

Ключики в паяльную головку подаются механизмом подачи. В зоне А ключики 7 дви25 жутся плашмя в закрытом лотке 15 под действием силы тяжести. При этом они могут двигаться вперед как стержнем, так и головкой. В зоне Б установлен лоток 16, открытый сверху и снизу и имеющий крутые откосы на

30 внутренних сторонах. 1тад лотком 16 дви203441

9 1

) 22

Г

3 жется цепь 17, несущая на себе лопатки 18, расстояние между которыми несколько меньше наибольшего размера головки ключика.

Выйдя из лотка 15 и попав в лоток 1б, ключик становится вертикально, так как стер- 5 жень его проваливается вниз. Головка ключика попадает между лопатками 18, которые не дают ему развернуться и выпасть через нижнее отверстие лотка.

В зоне В установлен лоток 19, открытый 10 сверху и имеющий размер и, меньший длины стержня ключика. Ключики, попав в лоток 19, наклоняются головкой вперед и под действием силы тяжести скользят вниз. Благодаря наклону ключики не могут развернуться в 15 лотке и упасть в его узкую часть.

Наклонившиеся в лотке 19 ключики захватываются механизмом 20. Концы стержней в этом механизме подготавливаются для пайки 20 и в позиции 111 подготовл" ííûé ключик через воронку 9 паяльной головки подается на дно банки.

Двигаясь от позиции 1П к позиции IV, столик 3 с банкой поднимается, н ключик при- 25 жимается к донышку лапой 11 паяльной головки, при этом ролик 12 несколько поднявшейся лапы 11 приводит в движение механизм подачи припоя, который выдает в воронку 8 кусочек припоя 21, располагающий- 30 ся у кончика стержня ключика.

Перейдя от позиции IV к позиции V столик с банкой поднимается настолько, что место припайки ключика к банке соприкасается с раскаленным стержнем электропаяльника и ключик припаивается к донышку банки. Затсм столик перемещается дальше и на позиции Vl несколько опускается, так что ключик с электропаяльником не соприкасается, но лапа продолжает прижимать ключик к донышку банки еще некоторое время, чтобы расплавленный припой затвердел.

В позиции VII столик опускается настолько, что банка с припаянным ключиком больше ничем не удерживается, и звездой 22 снимается с паяльного ротора устройства.

Предмет изобретения

Устройство для пайки, содержащее механизм подачи банок в рабочее положение, механизм подачи флюса и механизм подачи припоя, отличающееся тем, что, с целью автоматизации процесса укладки и припайки ключиков к консервным банкам, оно снабжено механизмом подачи и ориентации ключиков, выполненным в виде лотков по форме ключиков, ориентирующих ключики стержнем вниз, в цепи, захватызающей головки ключиков, а также механизмом припайки ключиков, содержащим паяльную головку с двумя воронками и дном с отверстием, выполненным по форме ключика.

203441

ФуГ. 3

Составитель Савостин

Техред P. М. Новикова Корректоры: Л. В. Иадсляева и Н. В. Черняк

Редактор A. Каримова
