203493

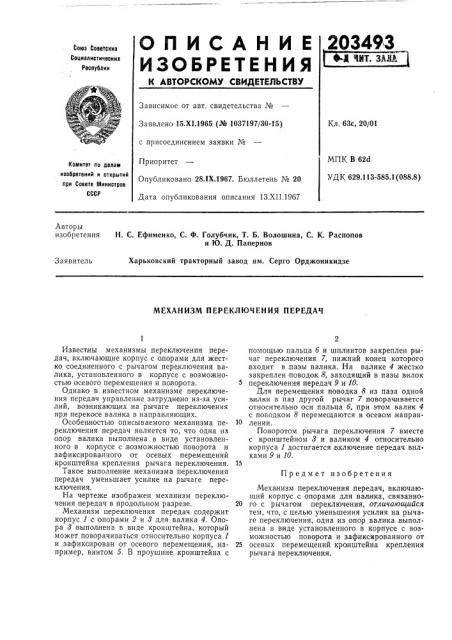

Д %ИТ. ЗАЛА

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 63с, 20/01

Заявлено 15.Х1.1965 (№ 1037197/30-15) с присоединением заявки №

Приоритет

Опубликовано 281Х.1967. Бюллетень № 20

Дата опубликования описания 13.XII.1967

МПК В 62d

УДК 629.113-585.1(088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

Авторы изобретения

Н. С. Ефименко, С. Ф. Голубчик, T. Б. Волошина, С. К. Распопов и Ю. Д. Папернов

Харьковский тракторный завод им. Серго Орджоникидзе

Заявитель

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

Предмет изобретения

Известны механизмы .переключения передач, включающие корпус с опорами для жестко соединенного с рычагом переключения валика, установленного в корпусе с возможностью осевого перемещения и поворота.

Однако в известном механизме переключения передач управление затруднено из-за усилий, возникающих .на рычаге переключения при перекосе валика в направляющих.

Особенностью описываемого механизма переключения,передач является то, что одна из опор валика выполнена в виде установленного в корпусе с,возможностью поворота и зафиксированного от осевых перемещений кронштейна крепления рычага переключения.

Такое выполнение механизма переключения передач уменьшает усилие на рычаге переключения.

На чертеже изображен механизм переключения передач в продольном разрезе.

Механизм переключения передач содержит корпус 1 с опорами 2 и 3 для валика 4. Опора 8,выполнена в виде кронштейна, который может поворачиваться относительно корпуса 1 и зафиксирован от осевого перемещения, например, винтом 5. В проушине кронштейна с помощью пальца б и шплинтов закреплен рычаг переключения 7, нижний конец которого ,входит в,пазы валика. На валике 4 жестко закреплен поводок 8, заходящий в пазы вилок

5 переключения передач 9 и 10.

Для перемещения поводка 8 из паза одной вилки в паз другой рычаг 7 .поворачивается относительно оси пальца б, при этом валик 4 с поводком 8 перемещаются в осевом направ10 ленин.

Поворотом рычага переключения 7 вместе с кронштейном 3 и валиком 4 относительно корпуса 1 достигается включение передач вилками 9 и 10.

Механизм переключения передач, включающий корпус с опорами для валика, связанно20 го с рычагом переключения, отличающийся тем, что, с целью уменьшения усилия на рычаге,переключения, одна из опор валика,выпол,нена в виде установленного в корпусе с возможностью поворота и зафиксированного от

25 осевых перемещений кронштейна крепления рычага переключения, 203493

Составитель Л. Смольская

Техред Л. Я..Бриккер Корректоры: Н. И. Быстрова и Т. Д. Чунаева

Рсдактор С. Э. Отто

Заказ 3845(9 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС!

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
