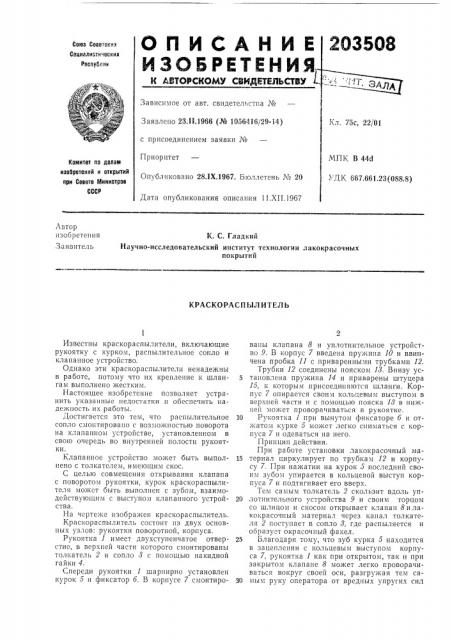

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23. I l.1966 (№ 1056416/29-14) с присоединением заявки №

Приоритет

Опубликовано 28.IX.1967. Бюллетень № 20

Кл. 76с, 22/О1

МПК В 44d

УДК 667.661.23(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 11.XII 1967

Автор изобретения

Заявитель

I(. С. Гладкий

Научно-исследовательский институт технологии лакокрасочных покрытий

КРАСКОРАСП ЫЛ И ТЕЛЬ

Известны краскораспылители, включающие рукоятку с курком, распылительное сопло и клапапное устройство.

Однако эти краскораспылители ненадежны в работе, потому что их крепление к шлангам выполнено ?кестким.

Настоящее изобретение позволяет устранить указанные недостатки и обеспечить наде?кпость их работы.

Достигается это тем, что распылительное сопло смонтировано с возможностью поворота на клапанном устройстве, установленном в свою очередь во внутренней полости рукоятки.

Клапанное устройство мо?кет быть выполнено с толкатслем, имеющим скос.

С целью совмещения открывания клапана с поворотом рукоятки, курок краскораспылителя может быть выполнен с зубом, взаимодействующим с выступом клапанного устройства.

На чертеже изобра?кен краскораспылитель.

Краскораспылитель состоит из двух основных узлов: рукоятки поворотной, корпуса.

Рукоятка 1 имеет двухступенчатое отверстие, в верхней части которого смонтированы толкатель 2 и сопло 3 с помощью накидной гайки 4.

Спереди рукоятки 1 шарнирно установлен курок 5 и фиксатор б. В корпусе 7 смонтированы клапана 8 и уплотнительное устройство 9. В корпус 7 введена пружина 10 и ввинчена пробка 11 с приваренными трубками 12.

Трубки 12 соединены пояском И. Внизу ус5 тановлена пружина 14 и приварены штуцера

15, к которым присоединяются шланги. Корпус 7 опирается своим кольцевым выступом в верхней части и с помощью пояска 18 в нижней может проворачиваться в рукоятке.

10 Рукоятка 1 при вынутом фиксаторе 6 и отжато."1 еу рке 5 может легко сниматься с корпуса 7 и одеваться на него.

Принцип действия.

При работе установки лакокрасочный ма15 териал циркулирует по трубкам 12 и корпусу 7. При нажатии на курок 5 последний своим зубом упирается в кольцевой выступ корпуса 7 и подтягивает его вверх.

Тем самым толкатель 2 скользит вдоль уп20 лотпительного устройства 9 и своим торцом со шлицом и скосом открывает клапан 8 и лакокрасочный материал через канал толкателя 2 поступает в сопло 8, где распыляется и образует окрасочный факел.

25 Благодаря тому, что зуб курка 5 находится в зацеплении с кольцевым выступом корпуса 7, рукоятка 1 как при открытом, так и при закрытом клапане 8 может легко проворачиваться вокруг своей оси, разгру?кая тем са30 мым руку оператора от вредных упругих сил

203508

Составитель E. Скляренко

Редактор Р. Б. Буровая Техред Л. Я. Бриккер Корректоры: Л. В. Иаделяева и В. В. Крылова

Заказ 3834/15 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 шлангов, особенно при работе на установки.. безвоздушного распыления, где шланги имеют стальную оплетку.

Скос на толкателе 2 обеспечивает систематический проворот шарика клапана 8 и тем самым обеспечивается его равномерный износ.

Предмет изобретения

1. Краскораспылитель, включающий рукоятку с курком, распылительное сопло и клапанное устройство, отличающийся тем, что, с целью обеспечения надежности его работы, распылительпое сопло смонтировано с возможностью поворота па клапанном устройстве, установленном в свою очередь во внутренней полости рукоятки.

5 2. Краскораспылитель по п. 1, отличающийся тем, что клапанное устройство выполнено с толкателем, имеющим скос.

3. Краскораспылитель по пп. 1, 2, orëè÷àioщийся тем, что, с целью совмещения открыва10 ния клапана с поворотом рукоятки, курок краскораспылителя выполнен с зубом, взаимодействующим с выступом клапанного устройства.
