Станок для набора игл в планки

Станок для набора игл в планки

Иллюстрации

Показать все

Реферат



2035I7

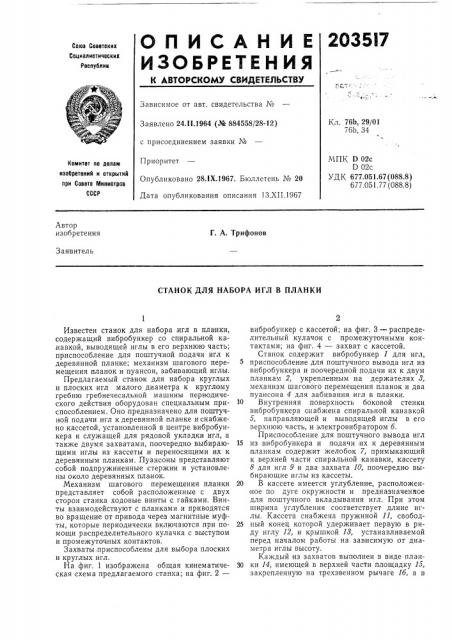

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 76b, 29/01

7бЬ, 34

Заявлено 24. I I.1964 (№ 884558/28-12) с присоединением заявки №

Приоритет

Опубликовано 28.IX.1967. Бюллетень № 20

Дата опубликования описания 13.XII.1967

МПК D 02с

Р 02с

УДК 677.051.67 (088.8)

677.051.77 (088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Г. А. Трифонов

Заявитель

СТАНОК ДЛЯ НАБОРА ИГЛ В ПЛАНКИ

Известен станок для набора игл в планки, содержащий вибробункер со спиральной канавкой, выводящей иглы в его верхнюю часть; приспособление для поштучной подачи игл к деревянной планке; механизм шагового перемещения планок и пуансон, забивающий иглы.

Предлагаемый станок для набора круглых и плоских игл малого диаметра к круглому гребню гребнечесальной машины периодического действия оборудован специальным приспособлением. Оно предназначено для поштучной подачи игл к деревянной, планке и снабжено кассетой, установленной и центре вибробункера и служащей для рядовой укладки игл, а также двумя захватами, поочередно выбирающими иглы из кассеты и переносящими их к деревянным планкам, Пуансоны представляют собой подпружиненные стержни и установлены около деревянных пла нок.

Механизм шагового перемещения планки представляет собой расположенные с двух сторон станка ходовые винты с гайками. Винты взаимодействуют с планками и приводятся во вращение от привода через магнитные муфты, которые периодически включаются при помощи распределительного кулачка с выступом и промежуточных контактов.

Захваты приспособлены для выбора плоских и круглых игл.

На фиг, 1 изображена общая кинематическая схема предлагаемого станка; на фиг. 2— вибробункер с кассетой; на фиг. 3 — распределительный кулачок с промежуточными контактами; на фиг. 4 — захват с кассетой.

Станок содержит вибробункер 1 для игл, приспособление для поштучного вывода игл из вибробункера и поочередной .подачи их к двум планкам 2, укрепленным на держателях 3, механизм шагового перемещения планок и два пуансона 4 для забивания игл в планки.

10 Внутренняя поверхность боковой стенки вибробункера снабжена спиральной канавкой

5, направляющей и выводящей иглы в его верхнюю часть, и электровибратором б.

Приспособление для поштучного вывода игл

15 из вибробункера и подачи их к деревянным планкам содержит желобок 7, примыкающий к верхней части спиральной канавки, кассету

8 для игл 9 и два захвата 10, поочередно выбирающие иглы из кассеты.

20 В кассете имеется углубление, расположенное по дуге окружности и предназначенное для поштучного вкладывания игл. При этом ширина углубления соответствует длине иглы. Кассета снабжена пружиной 11, свобод25 ный конец которой удерживает первую в ряду иглу 12, и крышкой 13, устанавливаемой перед началом работы на зависимую от диаметра иглы высоту.

Каждый из захватов выполнен в виде план30 ки 14, имеющей в верхней части площадку 15, закрепленную на трехзвенном рычаге 1б, а в

203517

65 нижней — выступ 17, образующий паз с примыкающей к нему плоской пружиной 18 для удержания иглы.

Для освобождения иглы из кассеты во время захвата предназначен отражатель 19, укрепленный на планке 14. Для выбора плоских игл захват дополнительно снабжен прижимом

20, представляющим собой плоскую пластинку со стержнем 21, свободно перемещающимся в направляющих 22.

Установленные около деревянных планок 2 пуансоны 4 выполнены в виде подпружиненных стержней, перемещаемых рычагами 28, жестко, посаженными на валиках 24 с укрепленными на них собачками 26.

Движение захватов, перемещение деревянных планок и пуансонов осуществляется от электродвигателя 26, приводящего во вращение вал 27. Последний через систему шестерен

28 передает движение валу 29, а через систему шестерен 80 — вращение распределительному кулачку 81. На обоих валах помещены две магнитные муфты 82, связанные с валами 88.

Магнитные муфты периодически включаются при вращении, распределительного кулачка, имеющего выступ 34, который поочередно взаимодействует с промежуточными контактами 36, выполненными в виде двух сменных пластин. Между последними и расположен кулачок. Промежуточные контакты поочередно перемещаются при помощи выступа 34 кулачка и воздействуют на выключатели 86, которые включают магнитные муфты. Для возврата промежуточных контактов в исходное положение служат пружины 87.

Деревянные планки 2 имеют возможность возвратно-поступательного перемещения в вертикальной плоскости при помощи механизма, который содержит два ходовых винта 88 с разрезными гайками 89. Винты соединены держателями 8 с планками 2. Во вращение чх приводит электродвигатель через магнитные муфты.

При поочередном включении и выключении магнитных муфт происходит поочередное вращение и остановка валов 38 и ходовых винтов, а также вызываемое последними периодическое перемещение планок на один шаг, величина которого зависит от номера иглы.

Пружинный рычаг 40, соединенный с распределительным кулачком, через трехзвенный рычаг двигает захваты, поочередно перемещая их то к кассете, то к одной из деревянных планок.

Пуансоны приводятся в движение распределительным кулачком, выступ которого поочередно взаимодействует с сооачками валиков

24, перемещая валики вместе с рычагами. Рычаги через толкатели воздействуют на пуансоны, -которые совершают возвратно-поступательное движение в горизонтальной плоскости.

Работает станок следующим образом.

При включении вибробункера и электродвигателя иглы перемещаются по спиральной канавке на внутренней стороне стенки бункера и выводятся в его верхнюю часть, откуда через желобок попадают в углубление кассеты утолщенным концом вперед.

Одновременно начинает вращаться распределительный кулачок, который своим выступом сначала воздействует на один из промежуточных контактов и включает один .из выключателей. При этом включается и магнитная муфта, приводящая в действие шаговый механизм перемещения деревянной планки, которая поднимается и вступает в рабочую зону.

Далее приводится в движение пружинный рычаг и один из захватов подводится к кассете, Отражатель отводит пружину и первая игла входит в паз между выступом и плоской пружиной. Удерживаемая прижимом игла выводится из кассеты и переносится в сторону деревянной планки. В то время, когда захват с иглой подводится к планке, распределительный кулачок, совершая поворот, воздействует своим выступом на собачку рычага 24. Рычаг перемещается и приводит в движение пуансон, забивающий иглу в планку. Затем захват под действием распределительного кулачка и пружинного рычага движется к вибробункеру за следующей иглой. При этом стержень прижима на пути взаимодействует с горкой 41, которая перемещает прижим по направляющим в исходное положение.

Такой же цикл работы происходит при включении второй магнитной муфты и забивании игл в другую планку.

По окончании набора игл держатель планки через конечный выключатель отключает электродвигатель.

Предмет изобретения

1. Станок для набора игл в планки, содержащий вибробункер со спиральной канавкой, выводящей иглы вверх, приспособление для поштучной подачи игл к деревянной планке, механизм шагового перемещения планок и забивающий иглы пуансон, отличающийся тем, что, с целью набора круглых и плоских игл в планки для круглого гребня гребнечесальной машины периодического действия, приспособление для поштучной подачи игл к деревянной планке выполнено в виде установленной в центре вибробункера кассеты для рядовой укладки игл, первая из которых удерживается в ней пружиной, и расположенных над ней на трехзвенном рычаге двух захватов, выбирающих поочередно иглы из кассеты и переносящих их к деревянным планкам, около которых установлены пуансоны, выполненные в виде подпружиненных стержней, а механизм шагового перемещения планки выполнен в виде расположенных с двух сторон станка ходовых винтов с гайками, взаимодействующих с планками и приводимых во вращение от привода через магнитные муфты, периодически включаемые при помощи распределительного кулачка с выступом, взаимодействующим с выключателями посредством промежуточных контактов.

2. Станок по п. 1, отличающийся тем, что пуансоны перемещаются при помощи рычагов, жестко посаженных на валики с укрепленными на них собачками, взаимодействующими с выступом кулачка.

3. Станок по п. 1, отличающийся тем, что захват для круглых игл выполнен в виде планки, прикрепленной верхней частью к трехзвенному рычагу, имеющей в нижней части выступ, образующий паз с примыкающей к нему плоской пружиной для удержания иглы, а для освобождения иглы во время захвата ее нз кассеты на планке укреплен отражатель.

4. Станок по п. 1, отличающийся тем, что, с целью выбора плоских игл из кассеты, захват дополнительно снабжен .прижимом в виде плоской пластинки со стержнем, свободно перемсща!Ощ!!мся В направля!Ощих.

5. Станок по п. 1, отлича)ощийся тем, что

1О промежуточный контакт выполнен в виде двух сменных пластин, между которыми расположен кулачок с Выступом, поочередно Воздействующим на пластины. яиц,1
