Реферат



293 52I

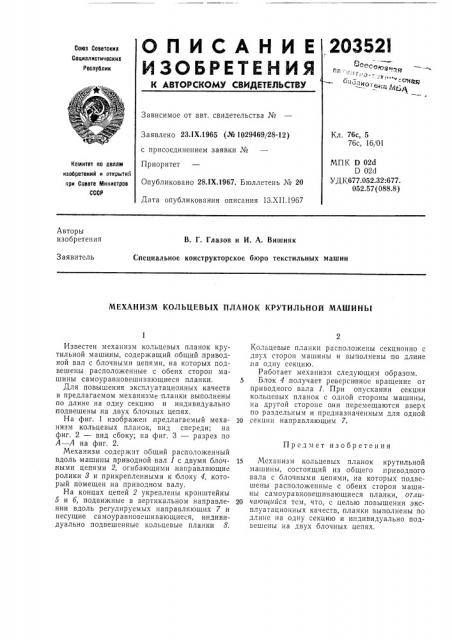

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Кл. 76с, 5

76с, 16/01

Заявлено 23.IX.1965 (№ 1029469/28-12) с присоединением заявки №

Приоритет

Опубликовано 28.IX.1967, Бюллетень № 20

Дата опубликования описания 13.XII.1967

МПК D 02d

D 024

УД К677.052.32: 677.

052.57 (088.8) Комитет по полам изобретений н открытий при Совете Министров

СССР

Авторы изобретения

В. Г. Глазов и И. А. Вишняк

Специальное конструкторское бюро текстильных машин

Заявитель

МЕХАНИЗМ КОЛЬЦЕВЫХ ПЛАНОК КРУТИЛЬНОЙ МАШИНЫ

Предмет изобретения

Известен механизм кольцевых планок крутильной машины, содержащий общий приводной вал с блочными цепями, на которых подвешены расположенные с обеих сторон машины самоуравновешивающиеся планки.

Для повышения эксплуатационных качеств в предлагаемом механизме планки выполнены по длине на одну секцию и индивидуально подвешены .на двух блочных цепях.

На фиг. 1 изображен, предлагаемый механизм кольцевых планок, вид спереди; на фиг. 2 — вид сбоку; на (фиг. 3 — разрез по

А — А на фиг, 2.

Механизм содержит общий расположенный вдоль машины приводной вал 1 с двумя блочными цепями 2, огибающими, направляющие ролики 3 и прикрепленными к блоку 4, который помещен на приводном валу.

На концах цепей 2 укреплены кронштейны

5 и 6, подвижные в вертикальном направлении вдоль регулируемых направляющих 7 и несущие самоуравновешивающиеся, индивидуально подвешенные кольцевые планки 8.

Кольцевые планки расположены секционно с двух сторон машины и выполнены по длине на одну секцию.

Работает механизм следующим образом.

5 Блок 4,получает реверсивное вращение от приводного вала 1. При опускании секции кольцевых планок с одной стороны машины, на другой стороне они перемещаются вверх по раздельным и предназначенным для одной

10 секции направляющим 7.

1s Механизм кольцевых планок крутильной машины, состоящий из общего приводного вала с блочными цепями, на которых подвешены расположенные с обеих сторон машины самоуравновешивающиеся планки, отли20 кающийся тем, что, с .целью, повышения эксплуатационных качеств, планки выполнены по длине на одну секцию и индивидуально подвешены на двух блочных цепях.

203521

BQ " -4 ! ч=ж3
