Реферат



1

¹ 2О360

Класс 42 g, 17 I

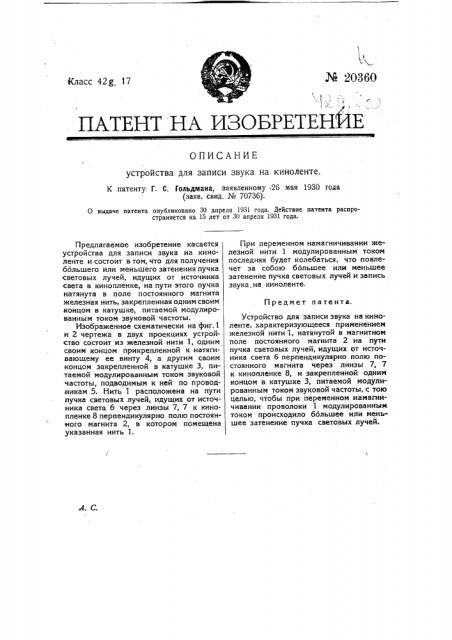

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства для записи звука на киноленте.

К патенту Г. С. Гольдмана, заявленному 25 мая 1930 года (заяв. свид. № 70736).

О выдаче патента опубликовано 30 апреля 1931 года. Действие патента распространяется на 15 лет от 30 апреля 1931 года.

Предмет патента.

А. С.

Предлагаемое изобретение касается устройства для записи звука на киноленте и состоит в том, что для получения ббльшего или меньшего затенения пучка световых лучей, идущих от источника света в кинопленке, на пути этого пучка натянута в поле постоянного магнита железная нить, закрепленная одним своим концом в катушке, питаемой модулированным током звуковой частоты.

Изображенное схематически на фиг. 1 и 2 чертежа в двух проекциях устройство состоит из железной нити 1, одним своим концом прикрепленной к натягивающему ее винту 4, а другим своим концом закрепленной в катушке 3, питаемой модулированным током звуковой частоты, подводимым к ней по проводникам 5. Нить 1 расположена на пути пучка световых лучей, идущих от источ:ника света б через линзы 7, 7 к кинопленке 8 перпендикулярно полю постоянного магнита 2, в котором помещена указанная нить 1.

При переменном намагничивании железной нити 1 модулированным током последняя будет колебаться, что повлечет за собою ббльшее или меньшее затенение пучка световых лучей и запись звука, на киноленте.

Устройство для записи звука на киноленте, характеризующееся применением железной нити 1, натянутой в магнитном поле постоянного магнита 2 на пути пучка световых лучей, идущих от источника света б перпендикулярно полю постоянного магнита через линзы 7, 7 к кинопленке 8, и закрепленной одним концом в катушке 3, питаемой модулированным током звуковой частоты, с тою целью, чтобы при переменном намагничивании проволоки 1 модулированным током происходило ббльшее или меньшее затенение пучка световых лучей.
