Реферат



203606

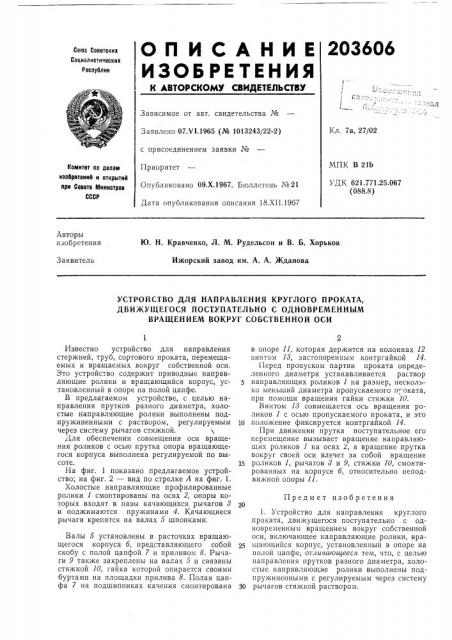

ОП ИСАНИЕ

ИЗОБЕЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.VI.1965 (№ 1013243/22-2) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1967. Бюллетень №21

Дата опубликования описания 18.ХП.1967

Кл. 7а, 27/02

МПК В 21b

УДК 621.771.25.067 (088.8) Комитет по делам изобретеиий и открытий при Совете Мииистроп

СССР

Авторы изобретения

Ю. H Кравченко, Л. М. Рудельсон и В. Б. Хорьков

Ижорский завод им. А. А. Жданова

Заявитель

УСТРОЙСТВО ДЛЯ НАПРАВЛЕНИЯ КРУГЛОГО ПРОКАТА, ДВИЖУЩЕГОСЯ ПОСТУПАТЕЛЬНО С ОДНОВРЕМЕННЫМ

ВРАЩЕНИЕМ ВОКРУГ СОБСТВЕННОИ ОСИ

Известно устройство для направления стержней, труб, сортового проката, перемещаемых и вращаемых вокруг собственной оси.

Это устройство содержит приводные направляющие ролики и вращающийся корпус, установленный в опоре на полой цапфе.

В предлагаемом устройстве, с целью направления прутков разного диаметра, холостые направляющие ролики выполнены подпружиненными с раствором, регулируемым через систему рычагов стяжкой.

Для обеспечения совмещения оси вращения роликов с осью прутка опора вращающегося корпуса выполнена регулируемой по высоте.

На фиг. 1 показано предлагаемое устройство; на фиг. 2 — вид по стрелке А на фиг. 1.

Холостые направляющие профилированные ролики 1 смонтированы на осях 2, опоры которых входят в пазы качающихся рычагов 8 и поджимаются пружинами 4. Качающиеся рычаги крепятся на валах 5 шпонками, Валы 5 установлены в расточках вращающегося корпуса б, представляющего собой скобу с полой цапфой 7 и приливом 8. Рычаги 9 также закреплены на валах 5 и связаны стяжкой 10, гайка которой опирается своими буртами на площадки прилива 8. Полая цапфа 7 на подшипниках качения смонтирована в опоре 11, которая держится на колоннах 12 винтом 18, застопоренным .контргайкой 14.

11еред пропуском партии проката определенного диаметра устанавливается раствор направляющих роликов 1 на размер, несколько меньший диаметра пропускаемого поката, при помощи вращения гайки стяжки 10.

Винтом 18 совмещается ось вращения роликов 1 с осью пропускаемого проката, и это

10 положение фиксируется контргайкой 14.

При движении прутка поступательное его перемещение вызывает вращение направляющих роликов 1 на осях 2, а вращение прутка вокруг своей оси влечет за собой вращение

15 роликов 1, рычагов 8 и 9, стяжки 10, смонтированных на корпусе б, относительно неподвижной опоры 11.

Предмет изобретения

1. Устройство для направления круглого проката, движущегося поступательно с одновременным вращением вокруг собственной оси, включающее направляющие ролики, вращающийся корпус, установленный в опоре на полой цапфе, отличающееся тем, что, с целью направления прутков разного диаметра, холостые направляющие ролики выполнены подпружиненными с регулируемым через систему

30 рычагов стяжкой раствором.

203606 ков с осью прутка, опора вращающегося корпуса выполнена регулируемой по высоте.

Фиг. 2

Составитель И. И. Матурин

Редактор H. Л. Корченко Текред Л. Я. Бриккер

Заказ 3868/4 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретения и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

2. Устройство по и. 1, отлачающееся тем, что, с целью совмещения оси вращения ролиКорректоры: T. Д, Чунаева и С. А. Башлыкова
