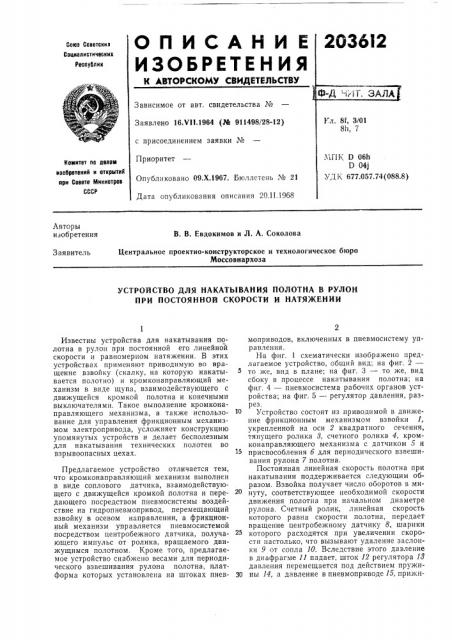

ОПИСАН И Е

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.Ч!1.1964 (,лю 911498/28-12) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1967. Бюллетень № 21

Дата опубликования описания 20.1 I.1968

Номитет оо делам изобретений и открытий ври Совете улинистрсе

СССР

8) Авторы изобретения

В. В. Евдокимов и Л. А, Соколова

Заявитель

Центральное проектно-конструкторское и технологическое бюро

Моссовнархоза

УСТРОЙ СТВО ДЛЯ НАКАТЫ ВАН ИЯ ПОЛОТНА В РУЛОН.

ПРИ ПОСТОЯННОЙ СКОРОСТИ И НАТЯЖЕНИИ

Известны устройства для накатывания полотна в рулон при постоянной его линейной скорости и равномерном натяжении. В этих устройствах применяют приводимую во вращение взвойку (скалку, на которую накатывается полотно) и кромконаправляющий механизм в виде щупа, взаимодействующего с движущейся кромкой полотна и конечными выключателями. Такое выполнение кромконаправляющего механизма, а также использование для управления фрикционным механизмом электропривода, усложняет конструкцию упомянутых устройств и делает бесполезным для накатывания технических полотен во взрывоопасных цехах.

Предлагаемое устройство отличается тем, что кромконаправляющий механизм выполнен в виде соплового датчика, взаимодействующего с движущейся кромкой полотна и передающего посредством пневмосистемы воздействие на гидропневмопривод, перемещающий взвойку в осевом направлении, а фрикционный механизм управляется пневмосистемой посредством центробежного датчика, получающего импульс от ролика, вращаемого движущимся полотном. Кроме того, предлагаемое устройство снабжено весами для периодического взвешивания рулона полотна, платформа которых установлена на штоках пневмоприводов, включенных в пневмосистему управления.

На фиг. 1 схематически изображено предлагаемое устройство, общий вид; на фиг. 2— то же, вид в плане; на фиг. 3 — то же, вид сбоку в процессе накатывания полотна; на фиг. 4 — пневмосистема рабочих органов устройства; на фиг. 5 — регулятор давления, разрез.

Устройство состоит из приводимой в движение фрикционным механизмом взвойки 1, укрепленной на оси 2 квадратного сечения, тянущего ролика 8, счетного ролика 4, кромконаправляющего механизма с датчиком 5 и приспособления б для периодического взвешивания рулона 7 полотна.

Постоянная линейная скорость полотна при накатывании поддерживается следующим образом. Взвойка получает число оборотов в минуту, соответствующее необходимой скорости движения полотна при начальном диаметре рулона. Счетный ролик, линейная скорость которого равна скорости полотна, передает вращение центробежному датчику 8, шарики которого расходятся при увеличении скорости настолько, что вызывают удаление заслонки 9 от сопла 10. Вследствие этого давление в диафрагме 11 падает, шток 12 регулятора 1> давления перемещается под действием пружи30 ны 14, а давление в пневмоприводе 15, при>ки203612 мающем диски 1б к фрикциону, падает.

Уменьшение давления между этими дисками приводит к замедлению вращения взвойки 1, kl C 0+OваTe l Hо, K умeHbI1ICHH|O aIHHCÉHOÉ Скорости полотна. Далее происходит обратный процесс, благодаря чему скорость полотна поддерживается постоянной при равномерноьЧ его натяжении. Фрикционным механизмом можно управ. лять дистанционно регулятором

17 давления и краном 18.

Накатывание полотна по его кромке регулируется с помощью пневмопривода 19, снабженного для плавности хода штока 20 гидравлическим катарактом 21. При перскрытии сопла датчика 5 кромконаправляющего механизма кромкой полотна изменяется давление воздуха с одной стороны золотника 22, который начинает перемещаться в процессе накатывания полотна и изменять подачу рабочего 20 давления в ту или другую полость пневмопривода 19, что приводит в движение коромысло 28, которое перемещает взвойку в осевом направлении.

К платформе стандартных платформепных весов прикреплены пневмоприводы 24 с площадками 25, соединенными со штоками пневмоприводов. При подаче воздуха в пневмоприводы 24 площадки 25 поднимают рулон и взве- з0 шивают его на весах. Для плавного подъема и опускания рулона служат дроссели 2б.

Предмет изобретения

1. Устройство для накатывания полотна в рулон прн постоянной скорости и натяжении, состоящее из приводимой во вращение фрикционным механизмом взвойки и кромконаправляющего механизма, отличающееся тем, что, с целью упрощения конструкции и возможности работы во взрывоопасных цехах, кром конаправляющий механизм выполнен в виде соплового датчика, взаимодействующего с движущейся кромкой полотна и передающего через пнсвмосистему воздействие на гидропнсзмопривод, обеспечивающий перемещение взвойки в осевом направлении, а фрикционный механизм управляется пнезмосистемой госредством центробежного датчика, получающего импульс от ролика, приводимого

Во вращение движущимся голотном, при этом устройство снабжено приспособлением для периодического взвешивания рулона полотна.

2. Устройство по п. 1, отличающееся тем, что приспособление для периодического взвешивания рулона полотна выполнено в виде весов, платформа которых установлена на штоках пневмоприводов, включенных в пневмосистему управления устройством.
