203623

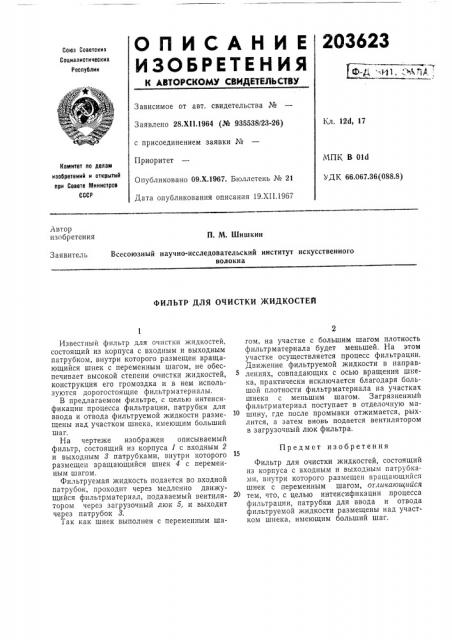

Оп ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Х11.1964 (№ 935538/23-26) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1967. Бюллетень № 21

Дата опубликования описания 19,XII.1967

Кл. 12d, 17

МПК В 01d

УДК 66.067.36(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР автор изобретения

П. М. Шишкин

Всесоюзный научно-исследовательский институт искусственного волокна

Заявитель

ФИЛЬТР ДЛЯ ОЧИСТКИ ЖИДКОСТЕИ

Известный фильтр для очистки жидкостей, состоящий из корпуса с входным и выходным патрубком, внутри которого размещен вращающийся шнек с переменным шагом, не обеспечивает высокой степени очистки жидкостей, конструкция его громоздка и в нем используются дорогостоящие фильтрматериалы.

В предлагаемом фильтре, с целью интенсификации процесса фильтрации, патрубки для ввода и отвода фильтруемой жидкости размещены над участком шнека, имеющим больший шаг.

На чертеже изображен описываемый фильтр, состоящий из корпуса 1 с входным 2 и выходным 8 патрубками, внутри которого размещен вращающийся шнек 4 с переменным шагом.

Фильтруемая жидкость подается во входной патрубок, проходит через медленно движущийся фильтрматериал, подаваемый вентилятором через загрузочный люк 5, и выходит через патрубок 8.

Так как шнек выполнен с переменным шагом, на участке с большим шагом плотность фильтрматериала будет меньшей, На этом участке осуществляется процесс фильтрации.

Движение фильтруемой жидкости в направлениях, совпадающих с осью вращения шнека, практически исключается благодаря большой плотности фильтрматериала на участках шнека с меньшим шагом. Загрязненный фильтрматериал поступает в отделочную машину, где после промывки отжимается, рыхлится, а затем вновь подается вентилятором в загрузочный люк фильтра.

Предмет изобретения

Фильтр для очистки жидкостей, состоящий из корпуса с входным и выходным патрубками, внутри которого размещен вращающийся шнек с переменным шагом, отличающийся тем, что, с целью интенсификации процесса фильтрации, патрубки для ввода и отвода фильтруемой жидкости размещены над участком шнека, имеющим больший шаг.

203623

;/, Х »=

Редактор С. Лазарева

Заказ 3869/12 Тираж 535 Подписное

ЦНИППИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, ITp. Серова, д. 4

Типография, пр. Сапунова, 2

Составитель Федорова

Техред Л, Я. Бриккер

Корректоры: О. Б. Тюрина и Л. В. Наделяева
