Устройство для улавливания паров
Иллюстрации
Реферат
ОЗЬЗО

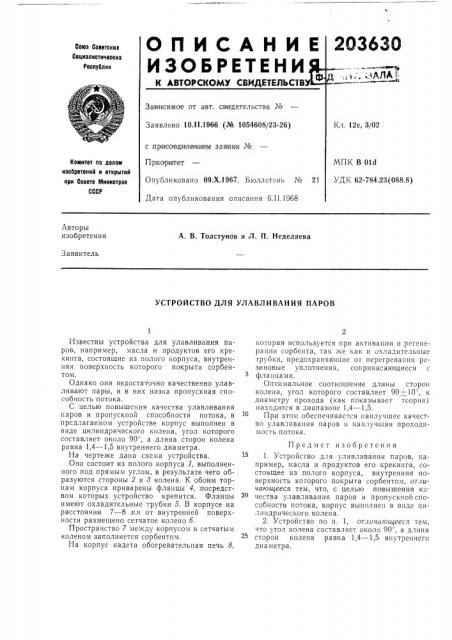

О П И С А Н И
ИЗОБРЕТЕН И
К АВТОРСКОМУ СВИДЕТЕЛЬСТВ
Союз Советских
Соцналнстическнх
Республик. дЛА
За ви симое от а вт. св идетелыства №
Заявлено 10.l l.1966 (№ 1054608/23-26) л. 12е, 3/02 с приооеди нан и ем заявки №
Приоритет
Опубликовано 09.Х.1967. Бюллетень №
Дата опубликования описания 6.11.19б8
ПК В Old
Комитет по делам изобретений н открытий при Совете Министров
СССР
"ДК 62-784.23 (088.8) Авторы изобретения
А. В, Толстунов и Л. П. Неделяева
Заявитель
УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ ПАРОВ
Известны устройства для улавливания паров, например, масла и продуктов его крекинга, состоящие из полого корпуса, внутренняя поверхность которого покрыта сорбентом.
Однако они недостаточно качественно улавливают пары, и в них низка пропускная способность потока.
С целью повышения качества улавливания паров и пропускной способности потока, в предлагаемом устройстве корпус выполнен в виде цилиндрического колена, угол которого составляет около 90, а длина сторон колена равна 1,4 — 1,5 внутреннего диаметра.
На чертеже дана схема устройства.
Оно состоит из полого корпуса 1, выполненного под прямым углом, в результате чего образуются стороны 2 и 8 колена. К обоим торцам корпуса приварены фланцы 4,,посредством которых устройство крепится. Фланцы имеют охладительные трубки 5. В корпусе на расстоянии 7 — 8 льи от внутренней поверхности размещено сетчатое колено б.
Пространство 7 между корпусом и сетчатым коленом заполняется сорбентом.
На корпус надета обогревательная печь 8, которая используется при активации и регенерации сорбента, так же как и охладительпые трубки, предохраняющие от перегревапия резиновые уплотнения, соприкасающиеся с фланцами.
Оптимальное соотношение длины сторон колена, угол которого составляет 90+10, к диаметру прохода (как показывает теория) находится в диапазоне 1,4 — 1,5.
При этом обеспечивается наилучшее качество улавливания паров и наилучшая проходимость потока.
Предмет изобретения
1. Устройство для улавливания паров, например, масла и продуктов его крекинга, состоящее из полого корпуса, внутренняя поверхность когорого покрыта сорбентом, отличающееся тем, что, с целью повышения качества улавливания паров и пропускной способности потока, корпус выполнен в виде цилиндрического колена.
2. Устройство по п. 1, отличающееся тем, что угол колена составляет около 90", а длина сторон колена равна 1,4 — 1,5 внутреннего диаметра.
203630
Составитель В. Г. Постыляков
Редактор С. Лазарева Техред Л. Я. Бриккер Корректоры: Е. Ф. Полионова и Т. Д. Чунаева
Заказ 4587/2 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова., д. 4
Типография, пр. Сапунова, 2
