2ОЗУ!9

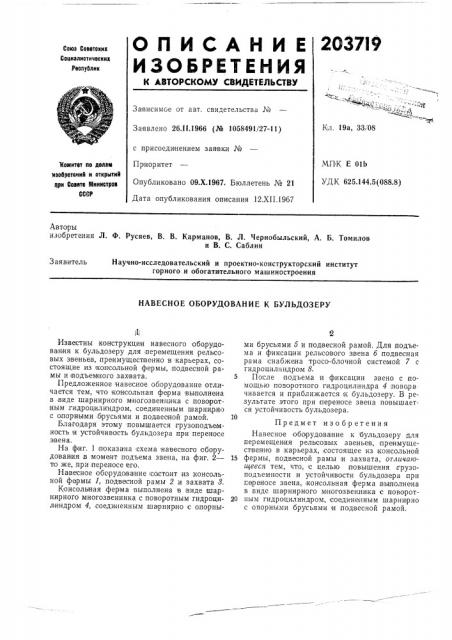

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соавтоких.

Соииалистичеоких рволублик

I, 7

Зависимое от авт. свидетельства ¹

Кл. 19а, 33 08

Заявлено 26Л1.1966 (№ 1058491/27-11) с присоединением заявки №

Приоритет

МПК E 01b

УДК 625.144.5(088.8) комитет Ilo делам изобретений и открытий лри Совете Миииотров

СССР

Опубликовано 09.Х.1967. Бюллетень № 21

Дата опубликования описания 12.XII.1967

А:вторы изобретения Л. Ф. Русяев, В. В. Карманов, В. Л. Чернобыльский, А. Б. Томилов и В. С. Саблин

3 аявитель

Научно-исследовательский и проектно-конструкторский институт горного и обогатительного машиностроения

НАВЕСНОЕ ОБОРУДОВАНИЕ К БУЛЬДОЗЕРУ

)1(Известны конструкции навесного оборудования к бульдозеру для перемещения рельсовых з веньев, преимущественно в карьерах, состоящие из консольной фермы, подвесной рамы и подъем ного захвата.

Предложенное навесное оборудование отличается тем, что консольная ферма выполнена в виде шарнирного многозвенника с поворотным,гидроцилнндром, соединен ным шарнирно с опорными брусьями и подвесной рамой.

Благодаря этому повышается грузоподъемно сть и устойчивость бульдозера при переносе э вена.

На фиг. 1 показана схема навесного оборудования;в момент подъема звена, на фиг. 2— то же, при переносе его.

Навесное оборудо ва ние состоит из консольной фермы 1, подвесной рамы 2 .и захвата 8.

Консольная, ферма выполнена в ниде тпарнирного многозвенника с поворотным гидроцилиндром 4, соеди ненньгм шарнирно с опорныЯ ми брусьями б и подвесной рамой. Для подъема и фиксации рельсового звена б .подвесная рама снабжена тросо-блочной системой 7 с гидроцилиндром 8.

5 После подъема и фиксации звено с помощью поворотного гидроцилинд ра 4 повора чивается и приближается IK бульдозеру. В результате этого при переносе звена повышается устойчивость бульдозера.

Предмет изобретения

Навесное оборудование к бульдозеру для перемещения рельсовых звеньев, преимущественно в .карьерах, состоящее из консольной

15 фермы, подвесной рамы .и захвата, отличаюи ееся тем, что, с целью повышения грузоподъемности и устойчивости бульдозера при гереносе звена, консольная ферма выполнена в виде шарнирного м1ногозвенника с поворот20 ным гидроцилинд ром, соединенным шарнирно с опорными брусьями и подвесной рамой, 203719

Nuz .-7 с. -. ж е . «ж ж ь е Рс я 2
