Широкополосный модулятор
Иллюстрации
Реферат

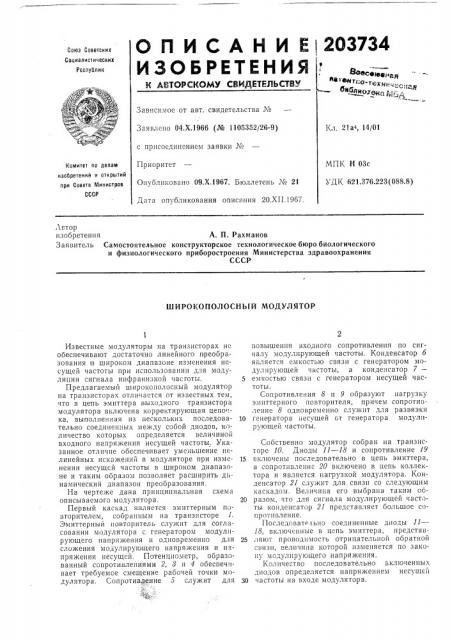

О П И С А Н И Е 2О3734
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ ЕсЕМт ая
4т аде
- r<, о- тец„„ч,., и ч- - с, а
1в лио à Вр,д
Зависимое от авт. свидетсльства ¹
Заявлено 04.Х.1966 (№ 1105352/26-9) Kë. 21а4, 14/01 с присоединением заявки №
Приоритет
Опубликовано 09.Х.1967. Бюллетень № 21
Дата опубликования описания 20.XI I.1967, МПК И 03с
УДК 621.376.223 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР сУетор изобретения А. П. Рахманов
Заявитель Самостоятельное конструкторское технологическое бюро биологического и физиологического приборостроения Министерства здравоохранения
СССР
ШИРОКОПОЛОСНЫЙ МОДУЛЯТОР
Известные модуляторы на транзисторах не обеспечивают достаточно линейного преобразования IB широком диапазоне изменения несущей частоты при использовании для модуляции сигнала ипфранизкой частоты.
Предлагаемый широкополосный модулятор на транзисторах отличается от известных тем, что в цепь эмиттера выходного транзистора модулятора включена корректирующая цепо.ка, выполненная из нескольких последовательно соединенных между собой диодов, юличество которых определяется величиной входного напряжения несущей частоты. Указанное отличие обеспечивает уменьшение нелинейных искажений в модуляторе при изменении несущей частоты в широком диапазоне и таким образом позволяет расширить д намическии диапазон преобразования.
На чертеже дана принципиальная схема описываемого модулятора.
Первый каскад является эмиттерным повторителем, собранным на транзисторе 1.
Эмиттерный повторитель служит для согласования модулятора с генератором модулирующего напряжения и одновременно для сложения модулирующего напряжения и напряжения несущей. Потенциометр, образованный сопротивлениями 2, 8 и 4 обеспечивает требуемое смещение рабочей точки модулятора. Сопротивление 5 служит для повышения входного сопротивления по сигналу модулирующей частоты. Конденсатор б является емкостью связи с генератором модулирующей частоты, а конденсатор 7—
5 емкостью связи с генератором несущей частоты.
Сопротивления 8 и 9 образуют нагрузку эмиттерного повторителя, причем сопротивление 8 одновременно служит для развязки
10 генератора песутцей от генератора модулирующей частоты.
Собственно модулятор собран на транзисторе 10. Диоды 11 — 18 и сопротивление 19
15 включены последовательно в цепь эмиттера, а сопротивление 20 включено в цепь коллектора и является нагрузкой модулятора. Конденсатор 21 служит для связи со следующим каскадом. Величина его выбрана таким оо20 разом, что для сигнала модулирующей частоты конденсатор 21 представляет большое сопротивление.
Последоватепьно соединенные диоды 11—
18, включепн: å в цепь эмиттера, представ25 ляют проводимость отрицательной обратной связи, величина которой изменяется по закону модулирующего напряжения.
Количество последовательно включен Iblx диодов определяется напряжением несущей
30 частоты на входе модулятора.
203734
Составитель Е. Шкиндеров
1 едактор H. Джарагетти Техред Л, Я. Бриккер Корректор О, Б. Тюрина
Заказ 3870)19 Тираж 535 Подписное
ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
1ак, при наличии нескольких диодов, например, с. квадратичной характс,".и тикои при ((оследова:ива. .(оХ(" их вкл(очен:-((((олучпм ту же характерис(ик ","но в другом масштабе напряжении;
Практически подавляющее большинство диодов типа ДiO1 — Д106 обладает участком характеристики, воспроизводящим с достаточ!(ОЙ точность(0 параООлу ВторОГО .порядка.
Поэтому можно рассчитывать, что вкл(очепие нескольких диодов окажется целесообразным и с точки зрения приближения к треоуемой зависимости. Сопротивление 19, включенное последовательно с диодами, служит для дополнительной корректировки характер псти ки.
Модулирующее напряжение, которое на порядок больше напряжения несущей, буду гн приложенным к базе транзистора 10, определяет проводимость эмиттерной цепи в преIL."iB>(квадратичного g (30 ((суммарной х рактернстики диодов. В силу этого проводимость в каждой точке характеристики диодо(1 является линейной функцией модулирующего напряжения. Пренебрегая изменением коэффициента усиления транзистора по току, вызванным изменением тока эмиттера, можно определить коэффициент усиления каскада по
5 напря>кению как линейную функцию проводимости эмиттерной цепи, т. е. проводимости обратной связи.
Следовательно, в каждой точке характеристики модулятора коэффициент усиления бу10 дет являться линейно функцией модулирующего напряжения, и напряжение несущей частоты, приложенное непосредственно к базе транзистора, усиливается согласно закону изменения модулирующего напря>кения.
Предмет изобретения
Широкополосный модулятор, выполненный на двух транзисторах по схеме с общим эмиттером, от.гг(ча(ощийся тем, что, с целью рас20 ширения динамического диапазона преобразования, в цепь эмиттера выходного транзистора включена корректирующая цепочка, состоящая из несколько последовательно соединенных между собой диодов.
