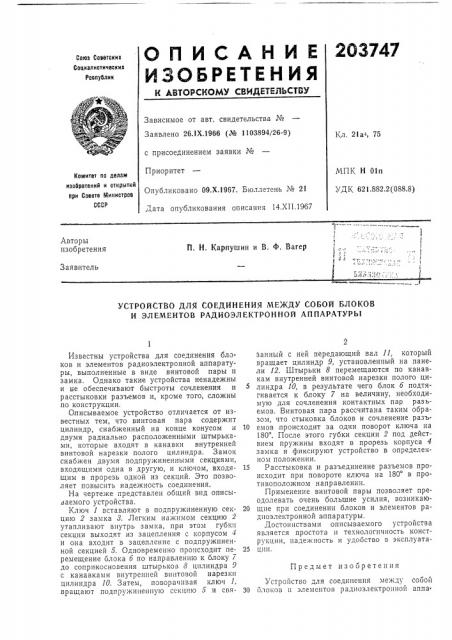

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 26.!Х.1966 (№ 1103894126-9) с присоединением заявки №

Приоритет

Опубликовано 09.Х,1967. Бюллетень № 21

Дата опубликования описания 14.XII.1967

Кл. 21а1, 75

МПК Н Oln

УДК 621.882.2(088.8) Намитет по делам изобретеиий и открытий при Совете !министров

CCCP!

1

1 !

I !

1

Авторы изобретения

П. Н. Карпушин и В. Ф. Вагер

Заявитель

УСТРОЙСТВО ДЛЯ СОЕДИНEHИЯ МЕ)КДУ СОБОЙ БЛОКОВ

И ЭЛЕМЕНТОВ РАДИОЭЛЕКТРОННОЙ АППАРАТУРЬ1

Предмет из ооретения

Известны устройства для соединения бло* ков и элементов радиоэлектронной аппаратуры, выполненные в виде винтовой пары и замка. Однако такие устройства ненадежны и не обеспечивают быстроты сочленения и расстыковки разъемов и, кроме того, сложны по конструкции.

Описываемое устройство отличается от известных тем, что винтовая пара содержит цилиндр, снабженный на конце конусом и 10 двумя радиально расположенными штырьками, которые входят в канавки внутренней винтовой нарезки полого цилиндра. Замок снабжен двумя подпружиненными секциями, входящими одна в другую, и ключом, входя- 15 щим в прорезь одной из секций. Это позволяет повысить надежность соединения.

На чертеже представлен общий вид описываемого устройства.

Ключ 1 вставляют в подпружиненную сек- 20 цию 2 замка 8. Легким нажимом секцию 2 утапливают внутрь замка, при этом губки секции выходят из зацепления с корпусом 4 и она входит в зацепление с подпружиненной секцией 5. Одновременно происходит пе- 25 ремещение блока б по направлению к блоку 7 до соприкосновения штырьков 8 цилиндра 0 с канавками внутренпе1(винтовой нарезки цилиндра (О. Затем, поворачивая ключ 1, вращают подпружиненную секцию 5 и свя- зо занный с ней передающий вал 11, который вращает цилиндр 9, установленный иа панели 12. Штырьки 8 перемещаются по канавкам внутренней винтовой нарезки полого цилиндра 10, в результате чего блок б подтягивается к блоку 7 на величину, необходимую для сочленения контактных пар раз ьемов. Винтовая пара рассчитана таким образом, что стыковка блоков и сочленение разьемов происходит за один поворот ключа на

180 . После этого губки секции 2 под действием пружины входят в прорезь корпуса 4 замка и фиксируют устройство в определенном положении.

Расстыковка и разъединение разъемов происходит при повороте ключа на 180 в противоположном направлении.

Применение винтовой пары позволяет преодолевать очень большие усилия, возникающие при соединении блоков и элементов радиоэлектронной аппаратуры.

Достоинствами описываемого устройства является простота и технологичность конструкции, надежность и удобство в эксплуатации.

Устройство для соединения между сооой блоков и элементов радиоэлектронной аппа.

2 03747

/ i

/1 b Я

Составитель Гилииская

Редактор Н. О. Громов Текред Л, Я. Бриккер Корректоры: Г. И, Плешакова и С, Ф. Гоптареико

Заказ 3836((6 Тира к 535 Подписное

ЦНИИПИ Комитета по делам изооретепий и открытий при Совете Министров СССР

Москва, Це тр, пр. Серова, д. 4

Типография, пр. Сапупова, 2 ратуры выполненное в виде BHHTQBQH пары и замка, отличающееся тем, что, с целью повышения надежности соединения, винтовая пара содержит цилиндр, снабженный на конце конусом и двумя радиально расположенными штырьками, входящими в канавки внутрРннРН винтовой нарезки полого цилиндра, а замок снабжен двумя подпружиненными секциями, входящими одна в другую, и ключом, 5 входящим в прорезь одной из секций,
