Реферат

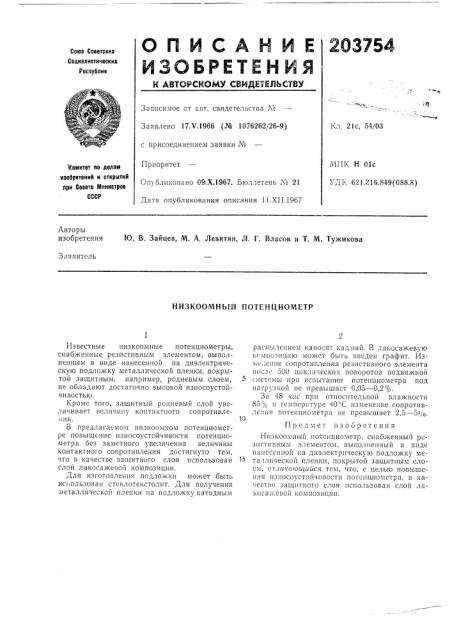

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 21с, 54/03

3 а Явлено 17, V,1966 (№ 1076262/26-9) с присоединением заявки №

МПК H Oic

УДК 621216.849(088.8) Приоритет

Оп :бликовано 09.Х.1967. Бюллетень ¹ 21

Момитет по делам изобретений и открытий при Сосете Мииистрое

СССР

Дата опубликования описания 11.XII 1967

Авторы изобретения Ю. В. Зайцев, М. А. Левитин, Л. Г. Власов и T. М. Тужикова

Заявитель

КИЗКООМНЬ1й ПОТЕ11ЦИОМЕТР

Известные низкоомные потенциометры, снабженные резистивным элементом, выполненным в виде нанесенной на диэлектрическую подложку металлической пленки, покрытой защитным, например, родиевым слоем, не обладают достаточно высокой износоустойчивостью.

Кроме того, защитный родиевый слой увеличивает величину контактного сопротивления.

В предлагаемом пизкоомном потенциометре повышение износоустойчивости потенциометра без заметного увеличения величины контактного сопротивления достигнуто тем, что в качестве защитного слоя использован слой лакосажевой композиции.

Для изготовления подложки может быть использован стеклотекстолит. Для получения металлической пленки на подложку катодным распылением наносят кадмий. В лакосажевую к-мпозпцпю может быть введен графит. Изме, еппе сопротивления резистивного элемента посл 500 цикл гческих поворотов подвижной системы при испытании потенциометра под нагрузкой не превышает 0,05 — 0,2%.

За 48 1ас при относительной влажности

85% и температуре 40 С изменение сопротпвле п1Я потепцпометра не превышает 2,5- — 5 /О.

Предмет пзооретенпя

Низкоомны11 oTOHIJHQAIETp, снаоженный резистивным элементом, выполненный в виде нанесенной па диэлектрическую подложку металлической пленки, покрытой защитным слое»i, от,1и т1ощийся тем, что, с целью повышения пзпосоустойчпвостп потснциометра, в качестве защитного слоя использован слой лакосажевой композиции.
