Реферат



рсков свидетел

ИКОВЭ Ф . зим и Х6

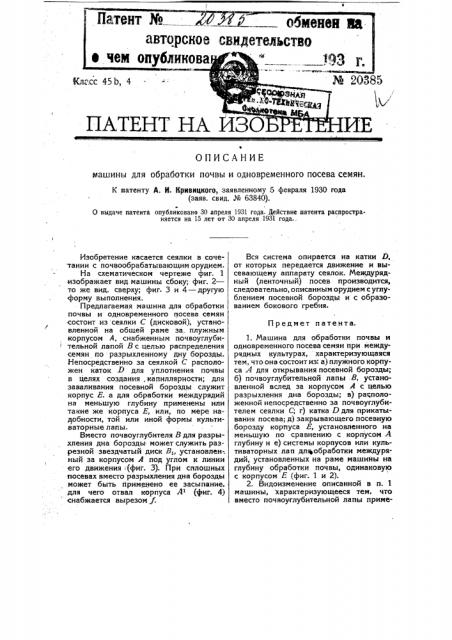

ПАТЕНТ НА ИЗО № 2О385

1, Илссс 45b, 4

О 11 И С А Н И Е машины для обработки почвы и одновременного посева семян.

К патенту А. И. Кривицкого, заявленному 5 февраля 1930 года (заяв. свид. № 63840).

О выдаче патента опубликовано 30 апреля 1931 года. Действие патента распространяется на 15 лет от 30 апреля 1931 года.

Предмет патента.

Изобретение касается сеялки в сочетании с почвообрабатывающим орудием.

На схематическом чертеже фиг. 1 изображает вид машины сбоку; фиг. 2— то же вид, сверху; фиг. 3 и 4 — другую форму выполнения.

Предлагаемая машина для обработки почвы и одновременного посева семян состоит из сеялки С (дисковой), установленной на обшей раме за. плужным корпусом А, снабженным почвоуглубительной лапой В с целью распределения семян по разрыхленному дну борозды.

Непосредственно за сеялкой С расположен каток Ю для уплотнения почвы в целях создания, капиллярности; для заваливания посевной борозды служит корпус Е, а для обработки междурядий на меньшую глубину применены или такие же корпуса Е, или, по мере на,п)обности, той или иной формы культиваторные лапы.

Вместо почвоуглубителя В для разрыхления дна борозды может служить разрезной звездчатый диск В„установлен; ный за корпусом А под углом к линии его движения :(фиг. 3). При сплошных посевах вместо разрыхления дна борозды может быть применено ее засыпание, для чего отвал корпуса А (фиг. 4) снабжается вырезом, Вся система опирается на катки D, от которых передается движение и высевающему аппарату сеялок. Междурядный (ленточный) посев производится, следовательно, описанным орудием с углублением посевной борозды и с образованием бокового гребня.

1. Машина для обработки почвы и одновременного посева семян при междурядных культурах, характеризующаяся тем, что она состоит из: а) плужного корпуса А для открывания посевной борозды; б) почвоуглубительной лапы .В, установленной вслед за корпусом А с целью разрыхления дна борозды; в) расположенной непосредственно за почвоуглубителем сеялки С; г) катка,0 для прикатывания посева; д) закрывающего посевную борозду корпуса Е, установленного на меньшую по сравнению с корпусом А глубину и е) системы корпусов или культиваторных лап для обработки междурядий, установленных на раме машины на глубину обработки почвы, одинаковую с корпусом Е (фиг. 1 и 2).

2. Видоизменение описанной в и. 1 машины, характеризующееся тем, что вместо почвоуглубительной лапы применен разрезной звездчатый диск В„установленный под углом к линии движения машины (фиг. 3).

3. Форма выполнения спиральной в п.п,1 и 2 машины, характеризующаяся тем... М что отвал: корпуса А снабжен вырезом f, предназначейным для направления почвы на -дно бороз@ с Цепью подготовки посевного:,слоя., прй отсутствии почвоуглубителя (фиг. 4).
