Способ получения сополимеров этилена

Способ получения сополимеров этилена

Иллюстрации

Показать все

Реферат

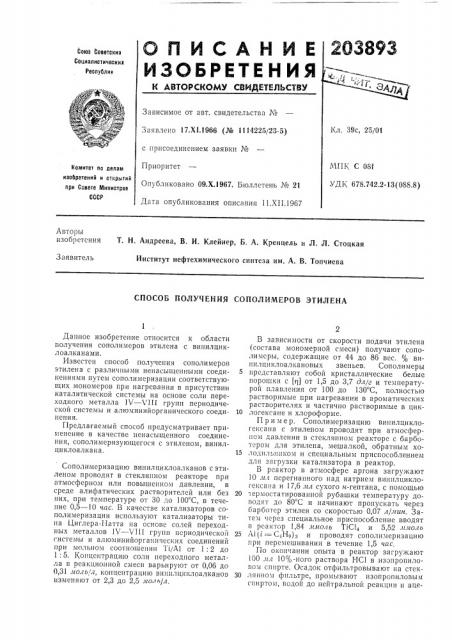

G П ИСА Н И Е

ИЗОБРЕТЕНИЯ

Союэ Советскиз

Социалистических

Респтблин

Зависимое от авт. свидетельства №

Заявлено 17.Х1.1966 (№ 1114225/23-5) с присоединением заявки М

Приоритет

Опубликовано 09.Х.1967. Бюллетень № 21

Дата опубликования описания II.XII.1967

Комитет по делам изобретений и открытий прн Совете Министров

СССР

8.8) Авторы изобретения T. Н. Андреева, В. И. Клейнер, Б. А. Кренцель и Л. Л. Стоцкая

Заявитель

Институт нефтехимического синтеза им. А. В. Топчиева

СПОСОБ ПОЛУЧЕНИЯ СОПОЛИ1ттЕРОВ ЭТИЛЕНА

Данное изобретение относится к области получения сополимеров этилена с винилциклоалканами.

Известен способ получения сополимеров этилена с различными ненасыщенными соедипениями путем сополимеризации соответствующих мономеров при нагревании в присутствии каталитической системы на основе соли переходного металла 1Ч вЂ” VI Il групп периодической системы и алюминийорганического соединения, Предлагаемый способ предусматривает применение в качестве ненасыщенного соединения, сополимеризующегося с этиленом, винилциклоалкана.

Сополимеризацию винилциклоалканов с этиленом проводят в стеклянном реакторе при атмосферном или повышенном давлении, в среде алифатических растворителей или без них, при температуре от 30 до 100 С, в течение 0,5 — 10 час. В качестве катализаторов сополимеризации используют катализаторы типа Циглера-Натта на основе солей переходных металлов IV — VIII групп периодической системы и алюминийоргапичсских соединений при мольном соотношении П/Аl от 1: 2 до

1: 5. Концентрацию соли переходного металла в реакционной смеси варьируют от 0,06 до

0,31 лоль/л, концентрацию винилциклоалканов изменяют от 2,3 до 2,5 ло ь/л.

В зависимости от скорости подачи этилена (состава мономерной смеси) получают сополимсры, содержащие от 44 до 86 вес. с/о випилциклоалкановых звеньев. Сополимеры

5 представляют собой кристаллические белые порошки с (q) от 1,5 до 3,7 дл/г и температурой плавления от 100 до 130 С, полностью растворимые при нагревании в ароматических растворителях и частично растворимые в цик10 логексане и хлороформе.

Пример. Сополимеризацию випилциклогексана с этиленом проводят при атмосферном давлении в стеклянном реакторе с барботером для этилена, мешалкой, обратным хо15 лодильппкохт и специальным приспособлением для загрузки катализатора в реактор.

В реактор в атмосфере аргона загружают

10 лл псрегнанного над натрием винплциклогексана и 17,6 лл сухого н-гептана, с помощью

20 ермостатированной рубашки температуру доводят до 80 C и начинают пропускать через барботер этилен со скоростью 0,07 л/яин. 3ахе г через специальное приспособление вводят в реактор 1,84 ииоль Т1С14 и 5,52 ялоль

25 Ai(/=С.Н,)3 и проводят сополимеризацию при перемешивании в течение 1,5 час.

По окончании опыта B реактор загрухкают

100,ял 10о/ -ного раствора HCI в изопропиловом спирте. Осадок отфильтровывают а стек30 лянпом фильтре, промывают изопропиловым спиртом, водой до нейтральной реакции и аце203893

Составитель С. Б. Ерофеева

Редактор Л. К. Ушакова Техред А. А. Камышникова Корректоры: И. Л, Кириллова и Н. И. Быстрова

Заказ 3830/8 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сап нова, 2 тоном и сушат в вакуумном шкафу до постоянного веса при температуре 80 С.

Получают 5,4 г сополимера с(т1) = 2,02 дл/г (в тетралине при 135 ) и т. пл. 100 С. По данным ИК-спектра сополимер содержит

76 вес. винилциклогексановых звеньев.

Предмет изобретения

Способ получения сополимеров этилена с ненасыщенным соединением путем сополимеризации соответствующих мономеров при нагревании в присутствии каталитической системы на основе соли переходного металла IV—

VIII групп периодической системы и алюми5 нийорганического соединения, отличающийся тем, что, с целью расширения ассортимента полимерных материалов, в качестве ненасыщенного соединения применяют винилциклоалкан.
