Способ получения циклических сополимеров

Патент 203901

Классы МПК

Иллюстрации

Показать все

Реферат

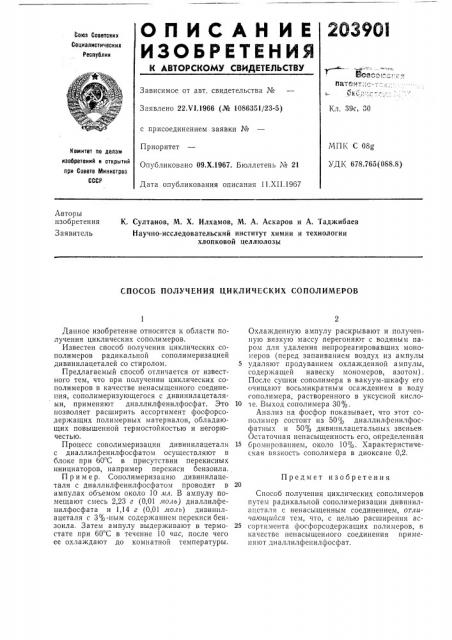

203|I GI

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски

Социалистических

Республик

-й.

Е и о птхъ и

Зависимое от авт. свидетельства №

Заявлено 22.И.1966 (№ 1086351/23-5) Кл. 39с, 30 с присоединением заявки №

Приоритет

Опубликовано 09.Х.1967. Бюллетень № 21

Дата опубликования описания 11,XII,19á7

NHK C 08g

УДК 678.765(088.8) Комитет по делам изобретеиий и открытий при Совете Министров

СССР

Авторы изобретения

Заявитель

К. Султанов, М. Х. Илхамов, М. А. Аскаров и А. Таджибаев

Научно-исследовательский институт химии и технологии хлопковой целлюлозы

СПОСОБ ПОЛУЧЕНИЯ ЦИКЛИЧЕСКИХ СОПОЛИМЕРОВ

Предмет изобретения

Данное изобретение относится к области получения циклических сополимеров.

Известен способ получения циклических сополимеров радикальной сополимеризацией дивинилацеталей со стиролом.

Предлагаемый способ отличается от известного тем, что при получении циклических сополимеров в качестве ненасыщенного соединения, сополимеризующегося с дивинилацеталями, применяют диаллилфенилфосфат. Это позволяет расширить ассортимент фосфорсодержащих полимерных материалов, обладающих повышенной термостойкостью и негорючестью.

Процесс сополимеризации дивинилацеталя с диаллил фен илфосф атом осуществляют в блоке при 60"С в присутствии перекисных инициаторов, например перекиси бензоила.

Пример. Сополимеризацию дивинилацеталя с диаллилфенилфосфатом проводят в ампулах объемом около 10 мл. В ампулу помещают смесь 2,23 г (0,01 ло гь) диаллилфенилфосфата и 1,14 г (0,01 люль) дивинилацеталя с 3%-ным содержанием перекиси бензоила. Затем ампулу выдерживают в термостате при 60 С в течение 10 час, после чего ее охлаждают до комнатной температуры.

Охлажденную ампулу раскрывают и полученную вязкую массу перегоняют с водяным паром для удаления непрореагировавших моно. еров (перед запаиванием воздух из ампулы удаляют продуванием охлажденноп ампулы, содержащей навеску мономеров, азотом) .

После сушки сополимера в вакуум-шкафу его очищают восьмикратным осаждением в воду сополимера, растворенного в уксусной кисло10 те. Выход сополимера 30%.

Анализ на фосфор показывает, что этот сополимер состоит из 50% диаллилфенилфосфаTHых и 50% дивинилацетальных звеньев.

Остаточная ненасыщенность его, определенная

1> бромированием, около 10%. Характеристическая вязкость сополимера в диоксане 0,2, Способ получения циклических сополимеров путем радикальной сополимеризации дивинилацсталя с ненасыщенным соединением, отличаюи(ийся тем, что, с целью расширения ас25 сортимента фосфорсодержащих полимеров, в качестве ненасыщенного соединения применяют диаллилфенилфосфат.
