Реферат

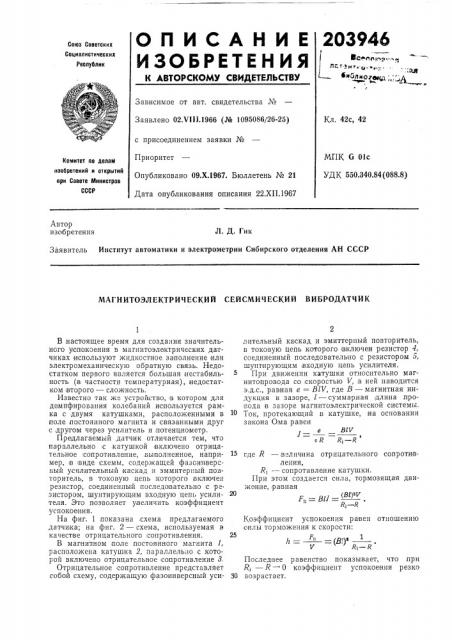

ОЛ ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

6cirp» .:., . I

Л с, т « p 7 ь - ъ ъ

ЙЯ иблиоа е вт

«ч» Ф ° - » p

Зависимое от авт. свидетельства №

Заявлено 02.И11.1966 (№ 1095086/26-25) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1967. Бюллетень № 21

Дата опубликования описания 22.ХП.1967

Кл. 42с, 42

МПК G Olc

УДК 550.340.84 (088.8) комитет по делаМ изобретений и открытий при Совете Министров

СССР

Автор изобретения

Л. Д. Гик

Заявитель Институт автоматики и электрометрии Сибирского отделения АН СССР

МА! НИТОЭЛЕКТРИЧЕСКИЙ СЕЙСМИЧЕСКИЙ ВИБРОДАТЧИК

В настоящее время для создания значительного успокоения в магнитоэлектрических датчиках используют жидкостное заполнение или электромеханическую обратную связь. Недостатком первого является большая нестабильность (в частности температурная), недостатком второго — сложность.

Известно так же устрой ство, Â котором для демпфирования колебаний используется рамка с двумя катушками, расположенными в поле постоянного магнита и связанными друг с,другом через усилитель и потенциометр.

Предлагаемый датчик отличается тем, что па раллельно с катушкой включено отрицательное сопротивление,,выполненное, например, IB виде схемы, содержащей фазои нверсibIH усилительный каскад и эммитерный повторитель, в токовую цепь которого включен резистор, соединенный последовательно с ре зистором, шунтирующим входную цепь усилителя. Это позволяет увеличить коэффициент успокоения.

На фиг. 1 показана .схема предлагаемого датчика; на фиг. 2 — схема, используемая в качестве отрицательного, сопротивления.

В магнитном .поле постоянного магнита 1, расположена катушка 2, параллель ю с .которой включено отрицательное сопротивление 8.

Отрицательное сопротивление представляет собой схему, содержащую фазоинверсный усилительный каскад и эмиттерный повторитель, в токовую цепь которого включен резистор 4, соединенный последовательно с резистором 5, шунтирую .цим входную цепь усилителя.

При движении катушки относительно магнитопровода со скоростью V, в ней наводится э.д.с., равная е = BlV, где  — магнитная индукция в зазоре, l — суммарная длина провода в зазоре магнитоэлектрической системы.

Ток, протекающий .в катушке, на основании закона Ома равен

e BLV

У=

Ф

aR R; — R где R — величина отрицательного сопроти в. ления, R; — сопротивление катушки.

При этом создаегся сила, тормозящая движоние, равная B"V

R; — R

Коэффициент успокоения равен отношению силы торможения к скорости:

F, д h (В!)а

V R> — R

Последнее равенство показывает, что при

R — R — 0 коэффициент успокоения резко

30 возрастает.

203946

Предмет изобретения

Фиг. 7

Составитель Л. Митрофанова

Редактор Н. О. Громов Техред Л. Я. Бриккер Корректоры: Н. И. Быстрова и И. Л. Кириллова

Заказ 3872/5 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Вибродатчик может быть использова|н при создании экслерометров, а также оптимально успокоенных виброизмерительных приборов со значительной сейсмической массой или высокой частотой резонанса.

Магнитоэлвктричвский сейсмический вибродатчик, содержащий рамку, катушку, расположенную в поле постоя нного магнита, отличаюи ийся тем, что, с целью увеличения коэффициента успокоения системы, параллельно с катушкой, включено отрицательное сопротив5 ление, .выполненное, например,,в аиде схемы, содержащей фазои нвврсный усилительный каскад и эмиттерный по вторитель, в токовую цепь, которого включен резистор, соединенный последовательно с резистором, шунтирующим

10 входную цепь усилителя.
