Зажимной наконечник для проводов электрического зажигания двигателей внутреннего горения

Зажимной наконечник для проводов электрического зажигания двигателей внутреннего горения

Иллюстрации

Показать все

Реферат



№ 20407

Класс 46с. 35

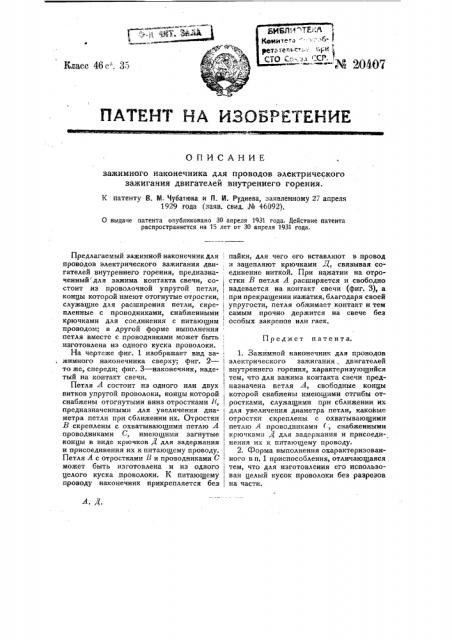

ОПИСАНИЕ зажимного наконечника для проводов электрического зажигания двигателей внутреннего горения.

К патенту В. М. Чубатюка и П. И. Руднева, заявленному 27 апреля 1929 года (заяв. свид. М 46092).

О выдаче патента опубликовано 30 апреля 1931 года. Действие патента распространяется на 15 лет от 30 апреля 1931 года.

Предмет патента.

Предлагаемый зажимной наконечник для проводов электрического зажигания двигателей внутреннего горения, предназначенный для зажима контакта свечи, состоит из проволочной упругой петли, концы которой имеют отогнутые отростки, служащие для расширения петли, скрепленные с проводниками, снабженными крючками для соединения с питающим проводом; в другой форме выполнения петля вместе с проводниками может быть изготовлена из одного куска проволоки.

На чертеже фиг. 1 изображает вид зажимного наконечника сверху; фиг 2— то же, спереди; фиг. 3 †наконечн, надетый на контакт свечи.

Петля А состоит из одного или двух витков упругой проволоки, концы которой снабжены отогнутыми вниз отростками Й, предназначенными для увеличения диаметра петли при сближении их. Отростки

B скреплены с охватывающими петлю -4 проводниками С, имеющими загнутые концы в виде крючков Д для задержания и присоединения их к питающему проводу.

Петля М с отростками Ь и проводниками С может быть изготовлена и из одного целого куска .,проволоки. К питающему проводу наконечник прикрепляется без пайки, для чего его вставляют в провод и зацепляют крючками Д, связывая соединение ниткой. При нажатии на отро стки В петля А расширяется и свободно надевается на контакт свечи (фиг. 3), а

| при прекращении нажатия, благодаря своей упругости, петля обжимает контакт и тем самым прочно держится на свече без, :особых закрепов или гаек.

1. Зажимной наконечник для проводов электрического зажигания .. двигателей ! внутреннего горения, характеризующийся тем, что для зажима контакта свечи пред назначена петля А, свободные концы ! которой снабжены имеющими отгибы от, ростками, служащими при сближении их для увеличения диаметра петли, каковые отростки скреплены с охватывающими ! петлю -4 проводниками С, снабженными крючками Д для задержания и присоеди нения их к питающему проводу. !

2. Форма выполнения охарактеризован. ного в п. 1 приспособления, отличающаяся тем, что для изготовления его использован целый кусок проволоки без разрезов на части.
