Способ получения железных покрытий

Способ получения железных покрытий

Иллюстрации

Показать все

Реферат

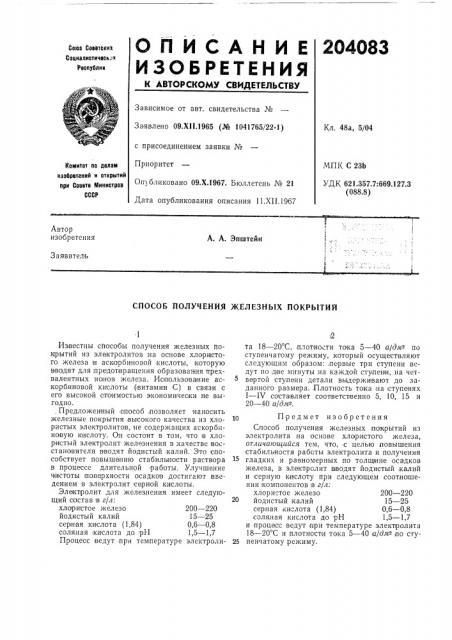

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2О4ОЗЗ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.Xll.1965 (№ 1041765/22-1) с присоединением заявки №

Приоритет

Оп бликовано 09.Х.1967. Бюллетень № 21

Дата опубликования описания 11.ХП.1967

Кл. 48а, 5/04

Комитет по делам иаоорвтений и открытий при Совете Министров

СССР

МПК С 23b

УД К 621.357.7:669.127.3 (088.8) Автор изоте,тения

А. А. Эпштейн

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ЖЕЛЕЗНЫХ ПОКРЫТИЙ

Известны способы получения железных IIQ1Срытий из электролитов на основе хлори стого железа и аскорбиновой кислоты, которую ввОдят для пре дот вращения образования ч1рехвалентных ионов железа. Иопользова ние àскорбиновой .кислоты (витамин С) в связи с его высокой ото имостью экономичеоки не выгодно., Предложенный способ позволяет наносить железные покрытия, высокого качества из хлористых электролитов, не содержащих аскорбин<хвую ки слоту. Оп состоит в том, что в хлори стый электролит железнения в качестве восстановителя вводят йодистый .калий. Это способствует повышению стабильности раствора в процессе длительной работы. Улучшение чистоты повсрхности осадко в достигают введением в электролит серной кислоты, Элелпролит для железнения имеет следующий со став в г/л: хлористое железо 200 †2 йодистый калий 15 — 25 серийная кислота (1,84) 0,6 — 0,8 соляная кислота до рН 1,5 — 1,7

Процесс,ведут,при температуре электроли 2 та 18 — 20 С,,плотности тока 5 — 40 а/дм- по ступенчатому режиму, который осуществляют следующим образом:,первые три ступени ведут по две минуты:на каждой ступени, на четвертои ступени детали вь держи вают до заданного размера.,Плотность тока на ступенях

1 — IV соста вляет соответственно 5, 10, 15 и

20 — 40 а/дий

Предмет изобретения

Способ получения железных пос<рытий из электролита,на основе хлористого железа, отличающийся тем, что, с целью повышения стабильности работы электролита и получения гладких и равномерных по TGJIIII ине осадков железа, в электролит вводят йодистый, калий и |серную кислоту при следующем соотношении компонентов в г/л: хлористое железо 200 †2 йодистый калий 15 — 25 серийная <ислота (1,84) 0,6 — 0,8 соляная кис ота до рН 1,5 — 1,7 и процесс ведут при температуре электролита

18--20 С и плотности тока 5 — 40 а/див ло cry25 пенчатому, режиму.
