Способ контактного кадмирования металлическихизделий

Способ контактного кадмирования металлическихизделий

Иллюстрации

Показать все

Реферат

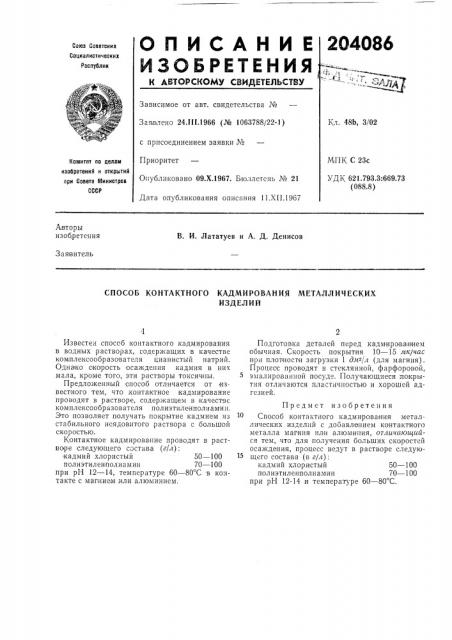

204086

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Gaea Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24 111.1966 (№ 1063788/22-1) с присоединением заявки ¹

Приоритет

OI óáë ковано 09.Х.1967. Бюллетень № 21

Дата опубликования описания 11.XII.1967

1;л. 48b, 3/02

М,ПК С 23с

УДЬ; 621.793.3:669.73 (088.8) Комитет ао делам нзооретений и открытий ори Совете Министров

СССР

Авторы изоб,ретения

В. И. Лататуев и А. Д. Денисов

Заявитель

СПОСОБ КОНТАКТНОГО КАДМИРОВАНИЯ МЕТАЛЛИЧЕСКИХ

ИЗДЕЛИЙ

Известен способ контактного кадмирования в водных растворах, содержащих в качестве комплексообразователя цианистый натрий.

Одна ко скорость осажде11ия кадмия в них мала, кроме того, эти растворы токсичны.

Предложенный способ отличается от извесгного тем, что контактное кадмирование проводят в растворе, содержащем в качествс комплексообразователя полиэтиленполиамин.

Это позволяет получать покрытие кадмием из стабильного нсядовитого раствора с большой с ко р о стью.

Контактное кадмирование проводят в растворе следующего состава (г/л): кадмий хлористый 50 — 100 полиэтиленполиамин 70 — 100 при рН 12 — 14, температуре 60 — 80 С в контакте с магнием,или алюминием.

Подготовка деталей перед кадмированием обычная. Скорость покрытия 10 — 15 мк/час при плотносги загрузки 1 дм- /л (для магния).

Процесс проводят в стеклянной, фарфоровой, эмалированной посуде. Получающиеся поскрытия отличаются пластичностью и хорошей адгсзией.

Предмет изобретения

Способ контактного кадмирова ния металлических изделий с добавлением контактного металла магния или алюминия, отличающийся тем, что для получения больших скоростей осаждения, процесс ведут в растворе следующего состава (в z/ë): кадмий хлористый 50 — 100 полиэтиленполиамин 70 — 100 при рН 12-14,и температуре 60 — 80 С.
