Анодно-механический станок ленточного типа
Иллюстрации
Реферат
2О4ИО

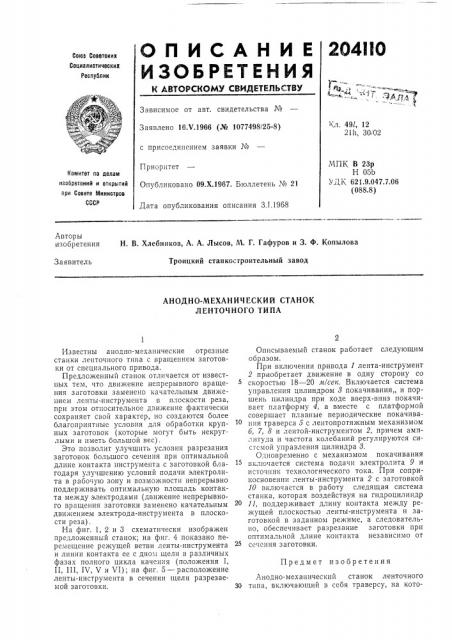

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 16Х.1966 (№ 1077498/25-8) т л. 491, 12
21h, 30 02 с присоединением заявки ¹
МПК В 23р
Н 05b
УДK, 621.9.047.7.06 (088.8) Приоритет
Опубликовано 09.Х.1967, Бюллетень № 21
Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания З.I 1968
Лвторы изобретения
Н. В. Хлебников, А. А, Лысов, M. Г. Гафуров и 3. Ф, Копылова
Троицкий станкостроительный завод
Заявитель
АНОДНО-NIEXAH ИЧ ЕСКИ и СТАНОК
ЛЕНТОЧНОГО ТИПА
Предмет изобретения
Известны анодно-механические отрезные станки ленточного типа с вращением заготовки от специального привода.
Предложенный станок отличается от известных тем, что движение непрерывного вращения заготовки заменено качательным движением ленты-инструмента в плоскости реза, при этом относительное движение фактически сохраняет свой характер, но создаются более благоприятные условия для обработки крупных заготовок (которые могут быть некруглыми и иметь большой вес).
Это позволит улучшить условия разрезания заготовок большого сечения при оптимальной длине контакта инструмента с заготовкой благодаря улучшению условий подачи электролита в рабочую зону и возможности непрерывно поддерживать оптимальную площадь контакта между электродами (движение непрерывного вращения заготовки заменено качательным движением электрода-инструмента в плоскости реза).
На фиг. 1, 2 и 3 схематически изображен предложенный станок; на фиг. 4 показано перемещение режущей ветви ленты-инструмента и линии контакта ее с дном щели в различных фазах полного цикла качения (положения I, II, III, IV, V и VI); на фиг. 5 — расположение ленты-инструмента в сечении щели разрезаемой заготовки.
Описываемый станок работает следующим образом.
При включении привода 1 лента-инструмент
2 приобретает движение в одну сторону со скоростью 18 — 20 м/сек. Включается система управления цилиндром 8 покачивания„ и поршень цилиндра при ходе вверх-вниз покачивает платформу. 4, а вместе с платформой совершает плавные периодические покачиванияя траверса 5 с лентопротяжным механизмом б, 7, 8 и лентой-инструментом 2, причем амплитуда и частота колебаний регулируются системой управления цилиндра 8.
Одновременно с механизмом покачивания включается система подачи электролита 9 и нсточштк технологического тока. При соприкосновении ленты-инструмента 2 с заготовкой
10 включается в работу следящая система станка, которая воздействуя на гидроцилиндр
20 11, поддерживает длину контакта между режущей плоскостью ленты-инструмента и заготовкой в заданном режиме, а следовательно, обеспечивает разрезание заготовки при оптимальной длине контакта независимо от сечения заготовки.
Лнодно-механический станок ленточного
30 типа, включающий в себя траверсу, на кото204110
Й г 3
Составитель В. Данилевская
Техред А. Я. Бриккер Корректоры: О. Б. Тюрина и С. А. Башлыкова
Редактор T. В. Данилова
Заказ ЗМЗу13 Тираж 535 Подписное
Ц т 1ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д, 4
Типографии, rrp. Сапчнова, 2 рой закреплен лентопротяжный механизм с приводом и лентой-инструментом, источник технологического тока, систему подачи электролита, направляющие для ленты-инструмента и привод для перемещения траверсы, отличающийся тем, что, с целью разрезания заготовок больших сечений при оптимальной длине контакта инструмента с заготовкой, режущая ветвь ленты-инструмента одновременно с непрерывным движением в одну сторону совершает периодические покачивания в щели разрезаемой заготовки вместе с траверсой и закрепленным на ней лентопротяжным механизмом относительно оси, расположенной за линией контакта, образуя в процессе разрезания выпуклую поверхность дна щели,
