Видоизменение автоматической паровой масленки с пружинным дифференциальным поршнем, охарактеризованной в пат. № 5920

Видоизменение автоматической паровой масленки с пружинным дифференциальным поршнем, охарактеризованной в пат. № 5920

Иллюстрации

Показать все

Реферат

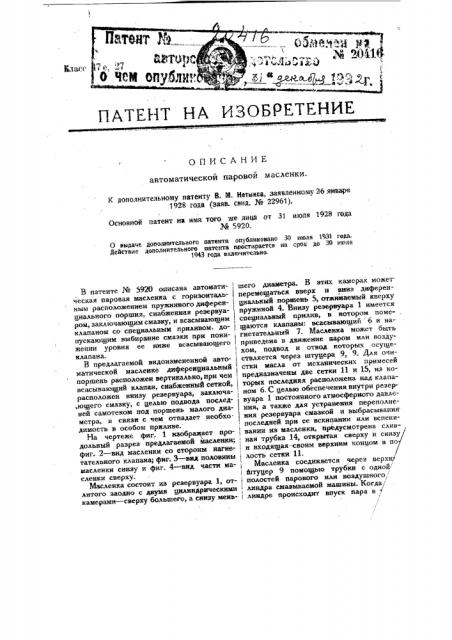

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ автоматической паРовой масленки.

К дополнительному патенту В. M. Нетннса, заявленному2б января

1928 года (эаяв. свид. No. 22961).

Основной патент на имя того же лица от 31 июля 1928 года

М 5920.

О выдаче дополнительного патента опубликовано 30 июля Я33 горл.

Действие дополнительного патента простирается нь срок до 30 июля

1943 года включительно.

В патенте № 5920 описана автомати- I шего диаметра. В атих камерах может. ческая паровая масленка с горизонталь- перемещаться вверх и вниз диференным расположением пружинного диферен- циальный поршень 5, отжнмаемый кверху циального поршня, снабженная резервуа- (пружиной 4. Внизу резервуара 1 имеется ром, заключающим смазку, и всасывающим специальный прилив, в котором поме-! клапаном со специальным приливом, до- ) щаются клапаны: всасываюший б и напускающим выбирание смазки при пони- гнетательный 7. Масленка может быть ! женин уровня ее ниже всасывающего ., приведена в движение паром или воздуклапана., хом, подвод и отвод которых осуще1

В предлагаемой видоизмененной аэто- ствляется через штуцера 9, 9. Для очиматической масленке диференциальный стки масла от механических примесей поршень расположен вертикально,прн чем предназначены две сетки 11 и 15, из ко) всасывающий клапан, снабженный сеткой, торых последняя расположена над клапаl расположен внизу резервуара, заключа- ном 6. С целью обеспечения внутри резер,ющего смазку, с целью подвода последней самотеком под поршень малого диаметра, в связи с чем отпадает необходимость в особом приливе.

На чертеже фиг,. 1 изображает продольный разрез предлагаемой масленки; фиг. 2 — вид масленки со стороны нагн@тательного клапана; фнг. 3 — внд половины масленки снизу и фиг. 4 — внд части масленки сверху.

Масленка состоит из peaepsyapa 1, отлитого заодно с двумя цилиндрическими камерами — сверху большего, а снизу меньвуара 1 постоянного атмосферного давления, а также для устранения переполнения резервуара смазкой и выбрасывания, последней при ее вскипании или вспенивании из масленки, предусмотрена слив; иая трубка 14, открытая сверху и сниз, и входящая-своим верхним концом в по лость сетки 11.

Масленка соединяется через верхн

I штуцер 9 помощью трубки с одной

; полостей парового илн воздушного, ° линдра смазываемой машины. Когда/

I линдре происходит впуск пара в

I лость, которая соединена с пространством над поршнем 5, последний давлением пара гонится вниз. Когда же давление при выпуске из цилиндра падает примерно до атмосферного, пружина, разжимаясь, отодвигает поршень вверх. При работе маеленки воздухом, поршень 5 идет вниз, когда в цилиндре происходит сжатие воздуха и вверх, когда там идет всасыванне, при чем в обоих случаях (при работе и паром и воздухом) двойному ходу поршня рабочей машины соответствует двойной .ход диференциального поршня масленки.

При движении вверх малый поршень осво бождает под собой больший или меньший, в зависимости от хода, регулируемого установочным винтом 8, объем, который быстро заполняется смазкой, притекающей через клапан 6. Tare как уровень жидкости .в резервуаре 1 всегда выше пространства под малым поршнем, то достаточно самого .ничтожного разрежения под ним, чтобы масленка исправно подавала смазку.

Предмет иатента.

Видоизменение автоматической паровой масленки с пружинным диференциальным поршнем, охарактеризованной в патен те № 5920, отличающееся: 1) взамен горизонтального — вертикальным распо-! ложением диференциального поршня 5,, 2) расположением всасывающего, . снабженного сеткою, клапана б внизу резервуара 1 — с целью подвода смазки самотеком под поршень малого диаметра и устранения при указанном клапане особого прилива, 3) применением сливной трубки 14, открытой сверху и снизу, не доходящей верхним концом до потолка резервуара 1 и предназначенной для устранения переполнения резервуара 1 смазкою и выбрасывания при вскипании или вспенивании последней из масленки, и 4) воз, можностью применения для работы ма сленки к .о ж пара еще сжатого воздуха.
