Реферат

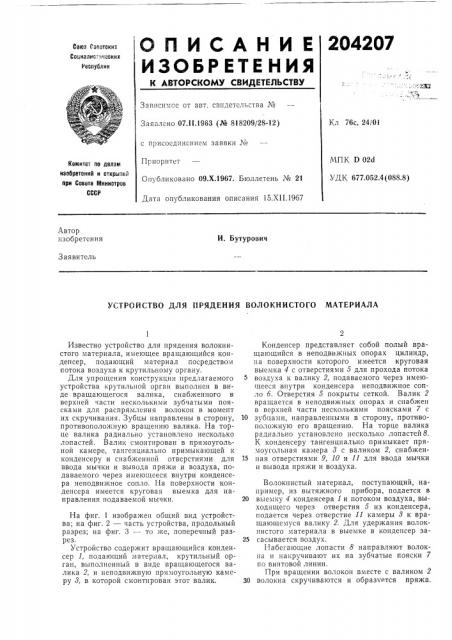

204207

ОПИСАНИЕ

ИЗОБР ЕТЕ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Сокиалнстккоскнх

Республик

Зависимое от авт, свидетельства ¹

Кл 76с, 24/Oi

Заявлено 07.I I. Il963 (№ 818209/28-12) с присоединением заявки №

МПК D 020

УДК 677.052.4(088.8) Приоритет

Опубликовано 09.Х.1967. Бюллетень № 21

Дата опубликования описания 15.XII.1967

Комита- по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

И. Бутурович

Заявитель

УСТРОЙСТВО ДЛЯ ПРЯДЕНИЯ ВОЛОКНИСТОГО МАТЕРИАЛА

Известно устройство для прядения волокнистого материала, имеющее вращающийся конденсер, подающий материал посредством потока воздуха к крутильному органу.

Для упрощсния конструкции предлагаемого устройства крутильной орган выполнен в виде вращающегося валика, снабженного в верхней части несколькими зубчатыми поясками для распрямления волокон в момент их скручивания. Зубцы направлены в сторону, противоположную вращению валика. На торце валика радиально установлено несколько лопастей, Валик смонтирован в прямоугольной камере, тангенциально примыкающей к конденсеру и снабженной отверстиями для ввода мычки и вывода пряжи и воздуха, подаваемого через имею.цееся внутри конденсера неподвижное сопло. На поверхности конденсера имеется крутовая выемка для направления подаваемой мычки.

На фиг. 1 изображен общий вид устройства; на фиг. 2 — часть устройства, продольный разрез; на фиг. 3 — то же, поперечный разрез.

Устройство содержит вращающийся конденсер 1, подающий материал, крутильный орган, выполненный в виде вращающегося валика 2, и неподвижную прямоугольную камеру 3, в которой смонтирован этот валик.

Конденсер представляет собой полый вращающийся в неподвижных опорах цилиндр, па поверхности которого имеется круговая выемка 4 с отверстиями 5 для прохода потока воздуха к валику 2, подаваемого через имеющееся внутри конденсера неподвижное сопло б. Отверстия 5 покрыты сеткой. Валик 2 вращается в неподвижных опорах и снабжен в верхней части несколькими поясками 7 с

l0 зубцами, направленными в сторону, противоположную его вращению. На торце валика радиально установлено несколько лопастей 8.

К конденсеру тангенцнально примыкает прямоугольная камера 3 с валиком 2, снабжен15 цая отверстиями 9, 10 и 11 для ввода мычки и вывода пряжи и воздуха.

Волокнистый материал, поступающий, например, из вытяжного прибора, подается в

20 выемку 4 конденсера 1 и потоком воздуха, выходящего через отверстия 5 из конденсера, подается через отверстие 11 камеры 3 к вращающемуся валику 2. Для удержания волокнистого материала в выемке в конденсер за25 сасывается воздух.

Набегающие лопасти 8 направляют волокна и накручивают их на зубчатые пояски 7 по винтовой линии.

При вращении волокон вместе с валиком 2

30 волокна скручиваются и образуется пряжа.

204207

Предмет изобретения

Фиг. Р

Фйе. .

Составитель М. Лиманова

Текред Л. Я. Бриккер

Корректоры: Т. Д. Чунаева и М. П. Ромашова

Рсдактор T. Ларина

Заказ 3873)13 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий гри Совете Министров СССР

Москва, Центр, пр. Серова. д. 4

Типография, пр. Сапунова, 2

Зубцы пояска 7 распрямляют волокна в момент их скручивания. Пряжа выводится через отверстие 9 камеры, а воздух — через отверстие 10.

1. Устройство для прядения волокнистого материала, имеющее вращающийся конденсер, подающий материал посредством потока воздуха к крутильному органу, отличающееся тем, что, с целью упрощения конструкции, крутильный орган выполнен в виде вращающегося валика, снабженного в верхней части несколькими поясками для распрямления волокон в момент их скручивания, зубцы которых направлены в сторону, противоположную вращению валика, а на торце его радиально установлено несколько лопастей.

5 2. Устройство по п. 1, отличающееся тем, что, валик смонтирован в прямоугольной камере, тангенциально примыкающей к конденсеру и снабженной отверстиями для ввода мычки, вывода пряжи и воздуха, подаваемого

10 через имеющееся внутри конденсера неподвижное сопло.

3. Устройство по п. 1, отличающееся тем, что на поверхности конденсера имеется круговая выемка, служащая для направления мыч15 ки.
