Реферат



294212

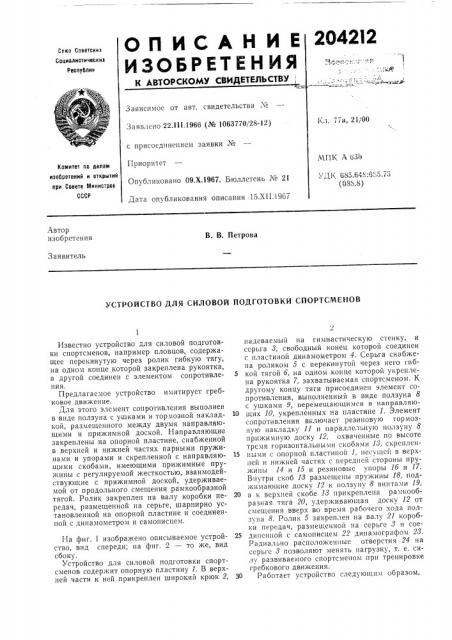

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскит

Социалистическив

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, Зависимое от авт. свидетельства ¹

Кл. 77а, 21/00

Заявлено 22.1 I1.1966 (№ 1063770/28-12) с присоединением заявки №

Приоритет

МПК Л 63п

685 648:685.76 (088.8) Котвитет по лелетв изобретений и открытий при Совете Министров

СССР

Опубликовано 09.Х.1967. Бюллетень № 21

Дата опубликования описания 15.XII.1967

Автор изобретения

В. В. Петрова

Заявитель

УСТРОЙСТВО ДЛЯ СИЛОВОЙ ПОДГОТОВКИ СПОРТСМЕИОВ

Известно устройство для силовой подготовки спортсменов, например пловцов, содержащее перекинутую через ролик гибкую тягу, «а одном конце которой закреплена рукоятка, а другой соединен с элементом сопротивления.

Предлагаемое устройство имитирует гребковое движение.

Для этого элемент сопротивления выполнен в виде ползуна с ушками и тормозной накладкой, размещенного между двумя направляющими и прижимной доской. Направляющие закреплены на опорной пластине, снабженной в верхней и нижней частях парными пружинами и упорами и скрепленной с направляющими скобами, имеющими прижимные пружины с регулируемой жесткостью, взаимодействующие с прижимной доской, удерживаемой от продольного смещения рамкообразной тягой. Ролик закреплен на валу коробки передач, размещенной на серьге, шарнирно установленной на опорной пластине и соединенной с динамометром и самописцем.

На фиг. 1 изображено описываемое устройство, вид спереди; на фиг. 2 — то же, вид сбоку.

Устройство для силовой подготовки спортсменов содержит опорную пластину 1. В верхней части к ней прикреплен широкий крюк 2, надеваемый па гимнастическую стенку, и серьга 8, свободный конец которой соединен с пластиной динамометром 4. Серьга снабжена роликом 5 с перекинутой через него гиб5 кой тягой б, на одном конце которой укреплена рукоятка 7, захватываемая спортсменом. К другому концу тяги присоединен элемент сопротивления, выполненный в виде ползуна 8 с ушками 9, перемещающимся в направляю10 щих 10, укрепленных на пластине I. Элемент сопротивления включает резиновую тормозную накладку 11 и параллельную ползуну 8 прижимную доску. 12, охваченные по высоте тремя горизонтальными скобами 18, скреплен15 ными с опорной пластиной 1, несущей в верхней и нижней частях с передней стороны пружины 14 и 15 и резиновые упоры 1б и 17.

Внутри скоб 18 размещены пружины 18, поджимающие доску 12 к ползупу 8 винтами 19, 20 а к верхней скобе 13 прикреплена рамкообразная тяга 20, удерживающая доску 12 от смещения вверх во время рабочего хода ползуна 8. Ролик 5 закреплен на валу 21 коробки передач, размещенной на серьге 8 и сое25 дипснной с самописцем 22 динамографом 28.

Радиально расположенные отверстия 24 на серьге 8 позволяют менять нагрузку, т. е. силу развиваемого спортсменом при тренировке гребкового движения.

30 Работает устройство следующим образом.

204212

При натягивании спортсменом тяги б за рукоятку 7 ползуп 8 поднимается вверх, преодоприжимной )3ocKH 12.

Дойдя до концов направляющих 10 и ударившись о верхний резиновый упор lб, ползун 8 под действием доски 12 и двух пружин И своими ушками 9 переходит на другую сторону направляющих 10 и свободно падает вниз. Ударившись о нихкний упор 17, ползун

8 под действием нижних пружин lб своими ушками 9 снова переходит на переднюю сторону направляющих 10 со стороны прижимной доски 12, т. е. занимает исходнос положение.

Г1редмет изооретения

1. Устройство для силовой подготовки спортсменов, например пловцов, содержащее перекинутую через ролик гибкую тягу, на од. ном конце которой закреплена рукоятка, а другой соединен с элементом сопротивления, отличающееся тем, что, с целью имитации гребкового движения, элемент сопротивления

5 выполнен в виде ползуна с ушками и тормозной накладкой, размещенного между двумя направляющими и прижимной доской, при этом направляющие закреплены на опорной пластине, несущей на себе в верхней и ниж10 пей частях парные пружины и упоры и скрепленной с направляющими скобами, имеющимп прижимные пружины с регулируемой жесткостью, взаимодействующие с прижимной доской, удерживаемой от продольного смеще15 ния рамкообразной тягой.

2. Устройство по п. 1, отличающееся тем, что ролик закреплен на валу коробки передач, размещенной на серьге, шарнирно установленной на опорной пластине и соединенной

20 с динамометром и самописцем.
