Роликоопора для ленточного конвейера

Роликоопора для ленточного конвейера

Иллюстрации

Показать все

Реферат

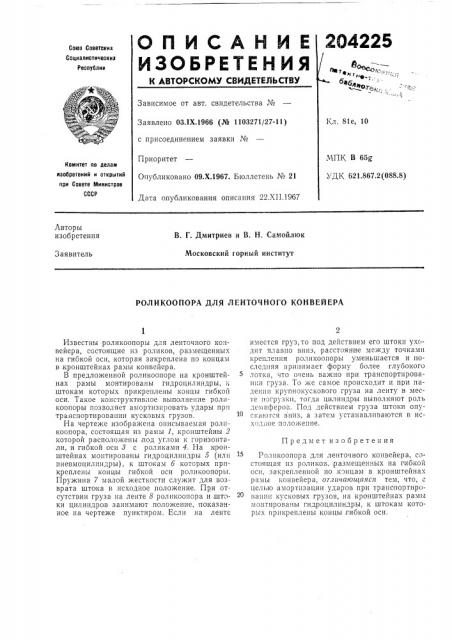

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскин

Социалистическин

Республик

Зависимое от авт. свидетельства ¹

Заявлено 03.!Х.1966 (№ 1103271(27-11) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1967. Бюллетень № 21

Кл. 81е, 10

МПК В 65g

УДК 621.867.2 (088.8) Комитет по делам иэосретеиий и открытий при Совете Мииистрое

СССР

Дата опубликования описания 22.XII.1967

Авторы изобретения

В. Г. Дмитриев и В. Н. Самойлюк

Московский горный институт

Заявитель

РОЛИКООПОРА ДЛЯ ЛЕНТОЧНОГО КОНВЕЙЕРА имеется груз, то под действием его штоки уходят плавно вниз, расстояние между точками крепления роликоопоры уменьшается и последняя принимает форму более глубокого лотка, что очень важно при транспортировании груза. То же самое происходит и при падении крупнокускового груза на ленту в месте погрузки, тогда цилиндры выполняют роль демпферов. Под действием груза штоки опускаются вниз, а затем устанавливаются в ucxoä,ое положение.

Ролнкоопора,для ленточного конвейера, состоящая пз роликов, размещенных на гибкой осн, закрепленной по концам в кронштейнах рамы конвейера, отликаюи аяся тем, что, с целью амортизации ударов при транспортировании кусковых грузов, на кронштейнах рамы монтированы гидроцилиндры, к штокам которых прикреплены концы, гибкой оси.

Известны роликоопоры для ленточного конвейера, состоящие из роликов, размещенных на гибкой оси, которая закреплена по концам в .кронштейнах рамы конвейера.

Б предложенной роликоопоре на кронштейнах рамы монтированы гидроцилиндры, и штокам которых прикреплены концы гибкой оси. Такое конструктивное выполнение роликоопоры позволяет амортизировать удары при транспортировании кусковых грузов.

На чертеже изображена описываемая роликоопора, состоящая из рамы 1, кронштейны 2 которой расположены,под углом к горизонтали, и гибкой оси 3 с роликами 4. На кронштейнах монтированы гидроцилиндры 5 (илп пневмоцилнндры), к штокам б которых прикреплены концы гибкой оси роликоопоры.

Пружина 7 малой жесткости служит для возврата штока в исходное положение. При отсутствии груза на ленте 8 роликоопора и,штоки цилиндров занимают положение, показанное на чертеже пунктиром. Если на ленте

Предмет изобретения

204225

Составитель Ю. Сафонова

Редактор Н. В. Вольпина Техред Л. Я. Бриккер Корректоры: Л. В. Наделяева и С. А. Башлыкова

Заказ 3867/14 Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
