Реферат

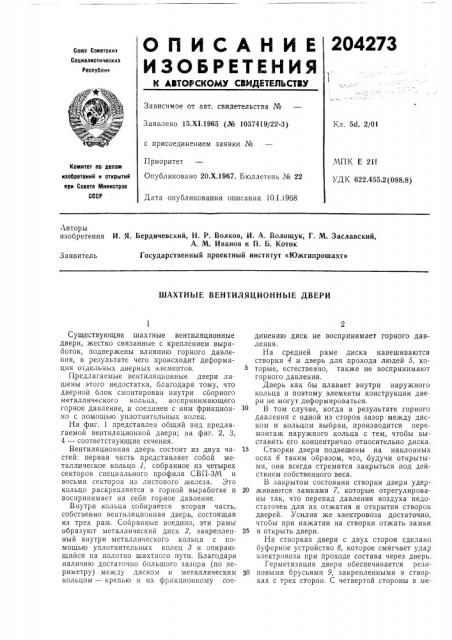

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

204273

Зависимое от авт. свидетельства №

Заявлено 15.XI.1965 (№ 1037419/22-3) Кл. 5d, 2/01 с присоединением заявки №

Приоритет

Опубликовано 20.Х.1967. Бюллетень № 22

МПК Е 211

УДК 622.455.2(088.8) Комитет оо делам изобретений и открытий ери Совете Министров

СССР

Дата опубликования описания 10.1.1968

Авторы изобретения

И. Я. Ьердичевский, H. Р. Волков, И. А. Волощук, Г. М. Заславский, А. М. Иванов и П. Ь. Коток

Государственный проектный институт «Южгипрошахт>

Заявитель

ШАХТНЫЕ ВЕНТИЛЯЦИОННЫЕ ДВЕРИ

Существующие шахтные вентиляционные двери, жестко связанные с креплением выработок, подвержены влиянию горного давления, в результате чего происходит деформация отдельных дверных элементов.

Предлагаемые вентиляционные двери ли. шены этого недостатка, благодаря тому, что дверной блок смонтирован внутри сборного металлического кольца, воспринимающего горное давление, и соединен с ним фрикционно с помощью уплотнительных колец.

На фиг. 1 представлен общий вид предлагаемой вентиляционной двери; на фиг. 2, 3, 4 — соответствующие сечения.

Вентиляционная дверь состоит из двух частей: первая часть представляет собой металлическое кольцо 1, собранное из четырех секторов специального профиля СВП-ЗМ и восьми секторов из листового железа. Это кольцо раскрепляется в горной выработке и воспринимает на себя горное давление.

Внутри кольца собирается вторая часть, собственно вентиляционная дверь, состоящая из трех рам. Собранные воедино, эти рамы образуют металлический диск 2, закрепленный внутри металлического кольца с помощью уплотнительных колец 8 и опирающийся на полотно шахтного пути. Благодаря наличию достаточно большого зазора (по периметру) между диском и металлическим кольцом — крепыш и их фрикционному соединению диск не воспринимает горного давления.

На средней раме диска навешиваются створки 4 и дверь для прохода людей 5, которые, естественно, также не воспринимают горного давления.

Дверь как бы плавает внутри наружного кольца и поэтому элементы конструкции двери не могут деформироваться.

10 В том случае, когда в результате горного давления с одной из сторон зазор между диском и кольцом выбран, производится перемонтаж наружного кольца с тем, чтобы выставить его концентрично относительно диска.

15 Створки двери подвешены на наклонных осях б таким образом, что, будучи открытыми, они всегда стремятся закрыться под действием собственного веса.

В закрытом состоянии створки двери удер20 живаются замками 7, которые отрегулированы так, что перепад давления воздуха недостаточен для их отжатия и открытия створок дверей. Усилия же электровоза достаточно, чтобы при нажатии на створки отжать замки

25 и открыть двери.

На створках двери с двух сторон сделано буферное устройство 8, которое смягчает удар электровоза при проходе состава через дверь.

Герметизация двери обеспечивается рези30 новыми брусьями 9, закрепленными в створках с трех сторон. С четвертой стороны в ме204273

Предмет изобретения о

° /

В-В Ъг. 3

E-6

СЬл 2

Составитель Н. Шаблыгииа

Редактор М. Горяев Техред Т. П. Курилко Корректоры: М. П. Ромашова и Н. В. Черняк

Заказ 4217/! Тираж 535 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров CC(:P

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 сте оси вращения сделано резиновое уплотнение.

Шахтные вентиляционные двери, выполненные в виде створок, навешенных на наклонных осях, отличаюшиеся тем, что, с целью исключения действия на них горного давления, дверной блок смонтирован внутри сборного металлического кольца и соединен с ним

5 фрикционно.
